Люфт рулевого колеса: допустимая норма по ГОСТу

С какой проблемой вы столкнулись? Руль вдруг стал «гулять» чуть больше обычного, и вы не знаете — это норма или повод срочно ехать в сервис. Или прошли ремонт рулевой рейки, а теперь что-то ощущается не так, и непонятно, браковать работу мастера или успокоиться. А может, впереди техосмотр, и вы боитесь, что инспектор завернёт машину из-за люфта рулевого колеса, о допустимой норме которого вы просто никогда не задумывались.

Что вы получите после прочтения? В этой статье разберём всё по делу: какой допустимый люфт рулевого колеса легкового автомобиля считается нормой по ПДД и ГОСТ, чем отличается допустимый люфт рулевого колеса грузового транспорта и автобусов, как самостоятельно измерить люфт без специального оборудования и что означает тугой руль после ремонта рулевой рейки — брак это или особенность обкатки. Вы узнаете максимально допустимый люфт рулевого колеса для разных категорий транспортных средств, поймёте, когда можно продолжать эксплуатацию, а когда безопасность движения уже под угрозой. Никакой воды — только конкретные цифры, нормативы и практические советы от человека, который понимает рулевое управление изнутри.

Что такое люфт рулевого колеса и почему он возникает

Люфт рулевого колеса — это угол свободного поворота руля, при котором управляемые колёса ещё не реагируют на движение ваших рук. Проще говоря: вы крутите руль, а машина пока «не слышит». Этот угол и есть люфт, и измеряется он в градусах.

Важно понять с самого начала: небольшой люфт — это не поломка и не брак. Это конструктивная норма, заложенная инженерами намеренно. Без минимального зазора между деталями рулевой механизм работал бы с постоянным перегрузом, детали быстро изнашивались бы, а руль передавал бы каждый удар от дороги прямо в руки водителя.

Как устроен рулевой механизм

Чтобы понять, откуда берётся люфт в рулевом управлении, нужно представить, из чего состоит вся цепочка от руля до колёс. Рулевое колесо соединено с валом, который проходит через рулевую колонку. Вал через крестовину (карданный шарнир) передаёт усилие на рулевую рейку. Рейка через тяги и наконечники тяг воздействует на поворотные кулаки — и колёса поворачиваются.

Каждое из этих соединений имеет свой небольшой зазор. Суммарный люфт в рулевом управлении — это сумма всех этих зазоров, накопленных по всей цепочке:

• зазор в рулевой рейке между парой: шток/распределитель;
• люфт в шарнирах рулевых тяг и наконечниках;
• люфт в крестовине рулевого кардана и рулевой колонки;
• износ в опорных втулках и подшипниках рулевой рейки.

Именно поэтому понятие «суммарный люфт» так важно: даже если каждый узел изношен совсем чуть-чуть, в сумме это даёт ощутимый свободный ход руля.

Почему зазоры появляются и растут

Физика здесь простая. Металлические детали трутся друг о друга при каждом повороте руля — и постепенно стираются. Резьбовые соединения от вибрации ослабевают. Резиновые пыльники рвутся, внутрь попадает грязь и влага, и износ ускоряется многократно.

Три основные причины роста люфта рулевого колеса:

• Износ деталей — естественный процесс, неизбежный при пробеге от 80 000–100 000 км и выше.
• Ослабление резьбовых соединений — особенно актуально для наконечников рулевых тяг и крепления рейки.
• Деформации и повреждения — после ударов о бордюр, езды по глубоким ямам, последствий ДТП.

Отдельно стоит упомянуть ситуацию после ремонта рулевой рейки. Если мастер выставил зазор неправильно — слишком большим или слишком маленьким — руль будет либо «гулять», либо станет неожиданно тугим. Оба варианта говорят о том, что регулировка выполнена некорректно.

Как измеряется люфт

Люфт рулевого колеса допустимая норма всегда выражается в градусах угла поворота рулевого колеса. Для измерения используют специальный прибор — люфтомер, который крепится на руль и фиксирует угол свободного хода. Но есть и простой способ проверить люфт самостоятельно без оборудования — об этом подробно расскажем в отдельном разделе.

Допустимый люфт рулевого колеса: нормы по ГОСТу и ПДД

Разобраться с нормами несложно — главное знать, на какой документ смотреть. В России допустимый люфт рулевого колеса регулируется сразу несколькими источниками: Приложением к Основным положениям по допуску транспортных средств к эксплуатации (часть ПДД РФ), ГОСТ Р 51709-2001 и Техническим регламентом Таможенного союза ТР ТС 018/2011. Все они дают одинаковые цифры, поэтому запутаться не получится.

Важный нюанс: все нормы измеряются при работающем двигателе. Это принципиально, потому что усилитель рулевого управления (гидравлический или электрический) влияет на ощущение люфта. Без работающего двигателя усилитель не функционирует, и руль будет вести себя иначе. Именно поэтому проверку всегда проводят с запущенным мотором.

Нормы люфта по категориям транспортных средств

Какой допустимый люфт рулевого колеса автомобилей установлен нормативами — зависит от типа транспортного средства. Логика простая: чем тяжелее и крупнее машина, тем больше допустимое отклонение. Вот актуальные предельные значения:

Тип транспортного средства — Максимально допустимый люфт рулевого колеса

• Легковые автомобили — 10°
• Автобусы — 20°
• Грузовые автомобили — 25°
• Самоходные машины (тракторы, спецтехника) — 25°

Допустимый люфт рулевого колеса легкового автомобиля — не более 10 градусов. Это примерно 5–6 сантиметров хода обода руля стандартного диаметра. Для большинства современных легковушек реальный люфт в норме составляет 2–5 градусов, так что запас до предельного значения есть.

Допустимый люфт рулевого колеса грузового автомобиля — не более 25 градусов. Это почти в три раза больше, чем для легковых, что объясняется конструктивными особенностями рулевых механизмов тяжёлой техники. Для автобусов норма составляет 20 градусов — промежуточное значение между легковыми и грузовыми.

Что изменилось с 1 сентября 2023 года

С 1 сентября 2023 года вступили в силу обновлённые требования в рамках Технического регламента Таможенного союза. Изменения коснулись процедуры технического контроля и перечня проверяемых параметров при техосмотре. Сами предельные значения люфта для основных категорий транспортных средств остались прежними, однако требования к документированию результатов проверки и оборудованию для измерения стали строже. Если вы проходите техосмотр после этой даты, оператор обязан использовать сертифицированный люфтомер и фиксировать результат в электронной базе.

Что значит «превышение предельных значений» на практике

Если люфт рулевого колеса превышает установленную норму, эксплуатация транспортного средства запрещена. Это не просто рекомендация — это прямое основание для запрета движения согласно Перечню неисправностей ПДД. Инспектор ГИБДД вправе выписать штраф и запретить дальнейшее движение до устранения неисправности.

Штрафные санкции за управление автомобилем с неисправным рулевым управлением:

• Статья 12.5 КоАП РФ, часть 1 — предупреждение или штраф 500 рублей за управление ТС с неисправностями, при которых эксплуатация запрещена.
• При повторном нарушении или если неисправность создаёт реальную угрозу безопасности — инспектор вправе задержать транспортное средство и направить его на штрафстоянку.

Читайте также!

Заглохла машина и не заводится: возможные причины

Подробнее

Максимально допустимый люфт рулевого колеса — это не просто цифра для техосмотра. Превышение нормы означает, что между вашим движением рук и реакцией колёс есть мёртвая зона. На скорости 90 км/ч даже лишние 5 градусов люфта — это метры неуправляемого движения.

Нормы для самоходных машин

Отдельно стоит упомянуть самоходные машины — тракторы, экскаваторы, комбайны и другую спецтехнику. Для них максимально допустимый люфт рулевого колеса составляет 25 градусов, как и для грузовых автомобилей. Регулируется это ГОСТ 26336-84 и требованиями Гостехнадзора. При прохождении технического осмотра самоходной техники проверка люфта обязательна наравне с тормозами и световыми приборами.

Итого: какой допустимый люфт рулевого колеса считается нормой — зависит от того, что вы водите. Для легкового автомобиля это 10°, для автобуса — 20°, для грузовика и спецтехники — 25°. Всё, что выходит за эти рамки, является основанием для запрета эксплуатации и грозит штрафом. Проверить, укладывается ли ваш автомобиль в норму, можно самостоятельно — об этом подробно в следующем разделе.

Как самостоятельно проверить люфт рулевого колеса

Проверить люфт рулевого колеса самостоятельно вполне реально — для этого не нужно быть механиком или иметь профессиональное оборудование. Достаточно 10–15 минут, ровной площадки и внимательности. Ниже — два рабочих способа, которые используют и опытные водители, и мастера на начальном этапе диагностики.

Метод 1: Проверка без специального прибора

Это самый доступный способ определить, укладывается ли люфт рулевого управления в допустимую норму. Никаких инструментов, кроме маркера и линейки, не потребуется.

Пошаговая инструкция:

1. Установите автомобиль на ровную горизонтальную поверхность. Уклон искажает результат, поэтому асфальтированная площадка или гараж подойдут лучше всего.
2. Запустите двигатель. Проверка проводится именно на работающем двигателе — это обязательное условие, особенно для автомобилей с усилителем руля.
3. Выставьте колёса прямо и зафиксируйте нейтральное положение рулевой колонки. Руль должен стоять ровно, без отклонений.
4. Сделайте метку маркером на ободе руля — в верхней точке, строго напротив какого-либо ориентира на рулевой колонке или торпедо.
5. Медленно поворачивайте руль влево до момента, когда колёса начнут реагировать. Зафиксируйте положение метки.
6. Верните руль в нейтральное положение и повторите то же самое вправо.
7. Измерьте линейкой расстояние, которое прошла метка на ободе от одной крайней точки до другой. Для перевода в градусы используйте простую формулу: угол = (расстояние / длина окружности обода) × 360°.

Если диаметр руля стандартный — около 38–40 см, то 1 см хода метки соответствует примерно 3 градусам люфта. Это удобный ориентир для быстрой оценки.

Метод 2: Проверка с помощью люфтомера

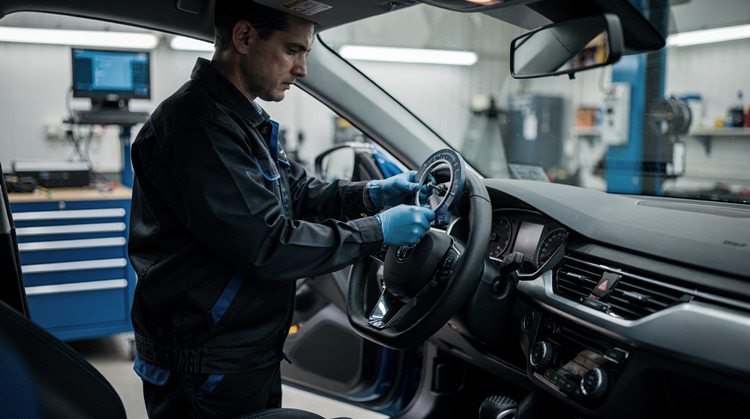

Люфтомер — это специальный измерительный прибор, который крепится непосредственно на рулевое колесо и фиксирует угол его свободного хода в градусах. Устройство состоит из шкалы с делениями и зажимного механизма для установки на обод.

Порядок работы с прибором:

1. Закрепите люфтомер на ободе рулевого колеса согласно инструкции к прибору.
2. Запустите двигатель, выставьте колёса прямо.
3. Установите стрелку прибора на ноль в нейтральном положении рулевой колонки.
4. Поворачивайте руль влево до начала движения колёс — запомните показание шкалы.
5. Верните руль в ноль и повторите в другую сторону.
6. Суммируйте оба значения — это и есть полный угол люфта рулевого колеса.

Люфтомер даёт точный результат и исключает погрешность визуальной оценки. Если вы хотите получить цифру, а не приблизительный ориентир — это правильный инструмент.

Дополнительные правила при проверке

Измерение угла — это только часть диагностики. Параллельно стоит выполнить ещё несколько простых действий:

• Проверьте, затянуты ли резьбовые соединения рулевой колонки и рулевого механизма. Ослабленные крепления дают ложный люфт, который легко устраняется без замены деталей.
• Осмотрите шаровые шарниры и рулевые наконечники визуально — трещины в пыльниках, следы смазки снаружи, люфт при покачивании тяги рукой сигнализируют об износе.
• Повторите проверку при разных положениях рулевой колонки, если она регулируется по углу наклона.

Когда лучше обратиться к специалисту

Самостоятельная проверка хорошо работает как первичная оценка. Но есть ситуации, когда без профессиональной диагностики не обойтись: люфт рулевого колеса превышает допустимую норму по результатам обоих методов, при повороте руля слышны стуки или скрипы, ощущается рывок или «провал» в определённой зоне хода, а также если автомобиль недавно прошёл ремонт рулевой рейки и поведение руля изменилось. В этих случаях мастер проверит состояние всего рулевого управления на подъёмнике — это займёт не больше получаса, зато даст полную картину.

Причины появления люфта и способы устранения

Люфт редко появляется сам по себе — за ним всегда стоит конкретная причина. Хорошая новость: большинство из них диагностируются без подъёмника и специального оборудования. Разберём каждую по порядку.

Износ рулевой рейки

Рулевая рейка — сердце рулевого управления. Внутри неё механическая часть: шток и распределитель в сопряжении передают усилие от руля к колёсам. Со временем зубья изнашиваются, зазор в зацеплении увеличивается — и вы получаете люфт.

Симптомы износа рейки:

• стук или щелчки при повороте руля, особенно на неровностях;
• люфт, который ощущается именно в центральном положении руля;
• подтекание рабочей жидкости из-под пыльников или картера рулевого механизма.

Диагностика: попросите помощника покачать руль влево-вправо, а сами в это время держите рейку рукой через подкапотное пространство — почувствуете люфт в зацеплении напрямую.

Способы устранения: на ранней стадии помогает регулировка преднатяга — подтяжка регулировочного винта, который выбирает зазор. Если износ значительный — нужен ремонт рейки (замена втулок, уплотнений, вала) или полная замена узла.

Износ рулевых наконечников и тяг

Наконечники рулевых тяг — это шарниры, которые соединяют рейку с поворотными кулаками колёс. Их шаровый палец работает в постоянном движении и со временем разбивается, при движении свыше 40-60 км/ч уводит в сторону автомобиль.

Признаки: стук на неровностях со стороны колеса, люфт в шарнирах при покачивании колеса руками в горизонтальной плоскости.

Диагностика: вывесите колесо, возьмитесь за наконечник рукой и попробуйте пошевелить его — любой люфт в шарнире недопустим. Замена наконечников — операция несложная, после неё обязательно нужна регулировка схождения колёс.

Читайте также!

Неисправности насоса ГУР: признаки, причины, профилактика

Подробнее

Износ шаровых опор

Шаровые опоры напрямую не входят в рулевое управление, но влияют на люфт косвенно. Изношенная шаровая опора даёт колесу дополнительную свободу перемещения — и это воспринимается рулём как люфт. Диагностика аналогична: вывешенное колесо покачивают в вертикальной плоскости. Люфт в шаровых опорах — это ещё и вопрос безопасности, поэтому затягивать с заменой не стоит.

Ослабление крепления рулевой рейки к кузову

Рейка крепится к подрамнику или кузову через резиновые подушки и болты. Резина со временем разрушается, болты крепления ослабевают — и вся рейка начинает «гулять» целиком. Люфт при этом ощущается как размытый, без чёткой точки.

Диагностика и устранение: осмотрите крепления рейки снизу. Если подушки разбиты — замените их. Болты затяните с моментом по регламенту — обычно это 50–80 Нм в зависимости от модели автомобиля.

Износ крестовины рулевого вала

Крестовина соединяет рулевую колонку с рейкой. Изношенные игольчатые подшипники крестовины дают люфт прямо в валу — руль как будто «проваливается» в одной точке при повороте. Проверяется покачиванием вала руками при неподвижном рулевом колесе. Крестовина меняется отдельно или в сборе с валом.

Износ опоры рулевой колонки

Опора удерживает колонку в правильном положении. При её износе колонка начинает люфтить вдоль своей оси — руль немного «ходит» от себя и к себе. Устраняется заменой подшипника или опорной втулки колонки.

Тугой руль после ремонта рулевой рейки: что пошло не так

Это отдельная и очень распространённая ситуация. Если после ремонта рулевой рейки руль стал тугим — это не норма, а признак ошибки при сборке.

Основные причины:

• неправильная регулировка преднатяга: регулировочный винт затянут слишком сильно, зазор выбран с избытком — шестерня давит на рейку с лишним усилием;
• перетяжка гайки или резьбовых соединений при сборке;
• неверная установка вала или втулок — перекос создаёт дополнительное трение.

Как определить причину: тугой руль сразу после ремонта, без пробега — почти всегда перетяжка или неверная регулировка, не возвращается руль при выходе из поворота в исходное положение. Если туговатость появилась через несколько дней — возможна неправильная установка уплотнений.

Что делать: возвращайтесь в сервис с конкретной претензией. Мастер должен перепроверить преднатяг и при необходимости переделать регулировку. Это гарантийный случай.

Отдельно стоит проверить уровень рабочей жидкости в гидроусилителе рулевого управления — низкий уровень даёт тяжёлый руль даже при исправной рейке. Долейте жидкость до метки и проверьте, нет ли подтекания из шлангов или картера рулевого механизма.

Часто задаваемые вопросы

Какой допустимый люфт рулевого колеса для легкового автомобиля?

Допустимый люфт рулевого колеса легкового автомобиля составляет не более 10 градусов согласно ГОСТ Р 51709-2001 и Приложению к Основным положениям ПДД РФ. Это значение является максимально допустимым люфтом рулевого колеса для автомобилей данной категории — превышать его запрещается. Если свободный ход руля больше 10 градусов, автомобиль не пройдёт технический осмотр и будет признан неисправным.

Какой допустимый люфт рулевого колеса для грузового автомобиля?

Допустимый люфт рулевого колеса грузового автомобиля установлен на уровне 20 градусов, а для автобусов — 20 градусов при наличии гидроусилителя руля. Это объясняется конструктивными особенностями рулевого механизма тяжёлых транспортных средств и большей длиной рулевых тяг. Какой допустимый люфт рулевого колеса автомобилей грузовой категории считается нормой — зафиксировано в том же ГОСТ Р 51709-2001, на который ориентируются и сотрудники ГИБДД при проверке.

Почему после ремонта рулевой рейки руль стал тугим?

Тугой руль после ремонта рулевой рейки чаще всего означает, что мастер выставил слишком высокое усилие затяжки регулировочной гайки рейки или неправильно отрегулировал зазор. Иногда причина — в повреждении уплотнительных колец при сборке, из-за чего нарушается работа гидравлической системы усилителя. Это не норма и не «притирка» деталей — с таким результатом нужно возвращаться в сервис и требовать повторной регулировки. Качественно выполненный ремонт рулевой рейки не должен менять усилие на руле в худшую сторону.

Можно ли ездить с люфтом рулевого колеса?

Ездить с люфтом рулевого колеса допустимо только в том случае, если его величина не превышает установленную норму: 10 градусов для легковых и 20 градусов для грузовых автомобилей. Если люфт рулевого колеса допустимую норму превышает, эксплуатация транспортного средства запрещена — это прямое нарушение ПДД и реальная угроза безопасности на дороге. Не откладывайте диагностику: повышенный люфт прогрессирует, и чем дольше ждать, тем дороже обойдётся ремонт.

Как самостоятельно измерить люфт рулевого колеса без прибора?

Поставьте автомобиль на ровную поверхность, выведите колёса прямо и зафиксируйте положение руля. Медленно поворачивайте руль в одну сторону до момента, когда колёса начнут реагировать, и отметьте точку на ободе — затем повторите в другую сторону. Расстояние между двумя отметками на ободе переведите в градусы: для руля диаметром 380 мм каждые 33 мм дуги соответствуют примерно 5 градусам. Этот способ даёт достаточно точный результат для первичной оценки без измерительного прибора.

Что такое суммарный люфт в рулевом управлении?

Суммарный люфт в рулевом управлении — это общий угол свободного хода рулевого колеса, который складывается из зазоров во всех элементах системы: рулевой рейке, карданной передаче рулевой колонки, наконечниках тяг и шаровых шарнирах. Именно суммарный люфт измеряют при техническом осмотре и сравнивают с нормативными значениями, а не люфт каждого узла по отдельности. Понимать это важно: даже если рейка в порядке, изношенные наконечники или шарниры могут вывести суммарный показатель за допустимые пределы.
