Как проверить рулевую рейку на исправность своими руками

С какой проблемой вы столкнулись? Руль стал вести себя странно: появился стук на кочках, небольшой люфт при прямолинейном движении или непонятный гул в повороте. Вы чувствуете, что что-то не так с рулевым управлением, но не знаете точно — это рулевая рейка, наконечники тяг или вовсе подвеска. Ехать на СТО без понимания проблемы неприятно: есть риск услышать завышенный счёт за «срочный ремонт» того, что на самом деле ещё вполне работоспособно.

Что вы получите после прочтения? В этом руководстве разобрано, как проверить рулевую рейку на исправность самостоятельно — прямо на машине, без подъёмника и специального оборудования. Вы узнаете, как проверить рулевую рейку на стук и люфт за несколько минут, как отличить износ самой рейки от неисправности наконечников, как проверить снятую рулевую рейку в домашних условиях, если дело дошло до демонтажа, и как быстро оценить состояние механизма при покупке подержанного авто прямо на месте осмотра. Материал написан так, чтобы даже без опыта диагностики вы чётко понимали, что именно смотреть, трогать и слушать — и могли уверенно решить, нужна ли замена, ремонт или просто регулировка. Проверить люфт рулевой рейки и оценить состояние механизма на машине реально самостоятельно — и эта статья покажет, как это сделать правильно.

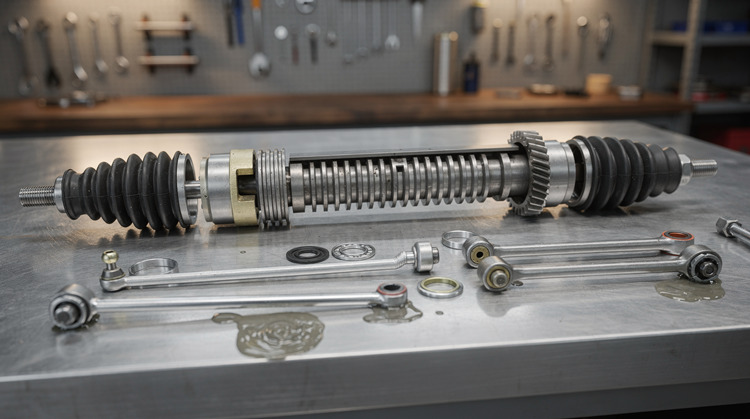

Как устроена рулевая рейка и почему она выходит из строя

Рулевая рейка — это центральный элемент рулевого механизма, который преобразует вращение руля в поворот колёс. Понимание её устройства помогает не только грамотно провести диагностику, но и сразу понять, с чем именно вы столкнулись: с износом самой рейки, проблемой тяг или чем-то другим.

Из чего состоит рулевая рейка

Конструкция рулевого механизма проще, чем кажется. Основных элементов немного:

• зубчатая рейка — металлический стержень с нарезанными зубьями, который движется влево и вправо;
• распределитель — узел который входит в зацепление с зубчатой рейкой(штоком) и отвечает за перераспределение потоков жидкости;
• опорные втулки — пластиковые или металлические вкладыши, удерживающие рейку в корпусе без люфта;
• сальники — резиновые уплотнения, не дающие маслу вытекать (актуально для ГУР);
• пыльники — резиновые гофрированные чехлы по краям корпуса, защищающие механизм от грязи и воды;
• рулевые тяги и наконечники — передают движение рейки непосредственно на поворотные кулаки колёс.

Принцип работы прямой: вы поворачиваете руль, вал вращает распределитель, распределитель толкает зубчатую рейку в сторону, рейка через тяги поворачивает колёса. Всё механически просто и надёжно — пока детали целы.

Три вида реек: в чём разница

Механическая рейка передаёт усилие напрямую от руля к колёсам. Усилитель расположен в рулевой колонке.

Гидравлическая рейка (ГУР) использует давление масла от насоса, который приводится ремнём от двигателя, — обеспечивает лёгкое управление, но добавляет в систему гидравлическую жидкость, шланги и насос как потенциальные точки отказа.

Электрическая рейка (ЭУР) получает помощь от электромотора, встроенного прямо в рулевой механизм или на вал, — самый современный вариант, не зависит от оборотов двигателя и проще в обслуживании.

Изображение создано с помощью искусственного интеллекта

Почему рулевая рейка выходит из строя

Причины неисправности рулевой рейки делятся на две группы: постепенный износ и механические повреждения.

Постепенный износ:

• естественный износ зубьев пары шток/распределитель после 100–150 тысяч километров пробега;
• разрушение опорных втулок, из-за чего рейка начинает болтаться в корпусе;
• коррозии подвержены металлические части при попадании влаги внутрь корпуса.

Механические повреждения:

• разрыв пыльника открывает доступ грязи и воды — это самая частая причина ускоренного износа, следствием которого становятся коррозия штока и течь сальников;
• удары о глубокие ямы и бордюры создают ударную нагрузку, которую зубья и втулки не рассчитаны выдерживать регулярно;
• привычка выворачивать колёса до упора и держать руль в крайнем положении создаёт максимальное давление на торцы рейки и сальники.

Хорошая новость: большинство этих проблем развиваются постепенно и дают заметные симптомы задолго до критического отказа. Именно поэтому знание устройства рулевого механизма — ваш главный инструмент, когда нужно понять, как проверить рулевую рейку на исправность самостоятельно и решить, достаточно ли замены пыльника или уже нужна полная замена рейки.

Признаки неисправности рулевой рейки: на что обратить внимание

Рулевая рейка редко выходит из строя внезапно. Обычно она «предупреждает» заранее — через звуки, ощущения в руках и поведение автомобиля на дороге. Задача водителя — вовремя распознать эти сигналы и не списывать их на «особенности машины» или плохое дорожное покрытие.

Стуки и посторонние звуки при повороте руля

Характерный стук в рулевой — один из самых частых поводов для обращения на диагностику. Звук обычно глухой, металлический, появляется при проезде ям, лежачих полицейских или при повороте руля на малой скорости. Если при езде по ямам слышен стук, а руль реагирует с небольшим запозданием — это первый признак износа зубьев рейки или втулок, которые удерживают рейку в корпусе.

Важно понимать разницу: стук именно в рулевой рейке обычно слышен по центру передней части автомобиля и усиливается при нагрузке на рулевое управление. Стук от наконечников тяг, напротив, чаще локализуется ближе к колёсам. Как проверить рулевую рейку на стук без подъёмника — об этом подробнее в следующем разделе, но уже сейчас стоит запомнить: если звук появляется при каждом повороте руля, это не норма.

Люфт рулевого колеса

Люфт — это «мёртвая зона», в которой руль вращается, но колёса ещё не реагируют. Небольшой люфт до 5–10 градусов считается допустимым для большинства автомобилей. Если руль болтается заметнее — машина начинает плохо держать траекторию, особенно на скорости выше 80 км/ч.

Причина люфта в рейке — износ зубчатого зацепления или ослабление регулировочной гайки прижимного сухаря. Проверить это можно прямо в салоне: покачайте руль влево-вправо при заглушённом двигателе. Если ощущается свободный ход больше ширины двух пальцев — повод для диагностики.

Тяжёлое вращение или неравномерное усилие на руле

Если руль вдруг стал заметно тяжелее, особенно при парковке или манёврах на малой скорости — это симптом, который нельзя игнорировать. При исправной рейке усилие на руле должно быть одинаковым в обе стороны. Если в одну сторону крутить легче, чем в другую — внутри рейки, скорее всего, есть механическое повреждение или деформация вала, либо проблема кроется в распределительном механизме.

У автомобилей с гидроусилителем (ГУР) тяжёлый руль нередко означает падение давления в системе из-за утечки жидкости. У машин с электроусилителем (ЭУР) — возможна неисправность электромотора или датчика момента.

Изображение создано с помощью искусственного интеллекта

Вибрации в рулевой колонке во время движения

Вибрации, которые передаются в руль во время движения по ровной дороге, — отдельный симптом. Они отличаются от обычной тряски на плохом асфальте: ощущаются как мелкая дрожь или биение в руках даже при прямолинейном движении. Чаще всего это связано с износом подшипника рулевого вала или люфтом в зубчатом зацеплении рейки.

Течь рабочей жидкости у автомобилей с ГУР

Масляные пятна под передней частью автомобиля — прямой признак неисправности рулевой рейки с гидроусилителем. Жидкость ГУР обычно красного, жёлтого или зелёного цвета, маслянистая на ощупь. Если бачок ГУР приходится доливать чаще одного раза в несколько месяцев — где-то есть утечка.

Течь чаще всего возникает через изношенные сальники штока рейки. Игнорировать её не стоит: без достаточного количества жидкости насос ГУР быстро выходит из строя, а это уже значительно дороже ремонта самой рейки.

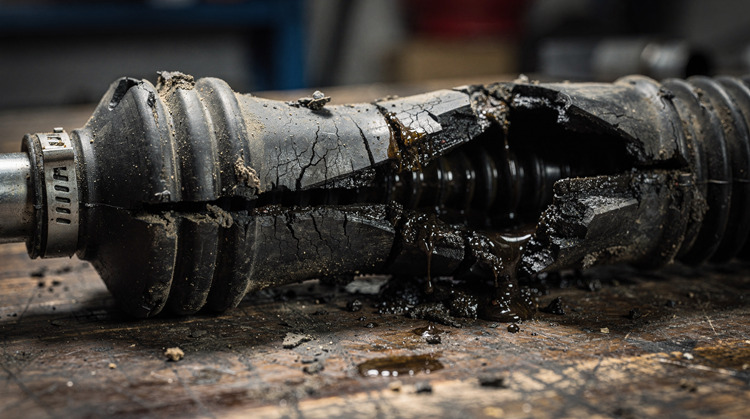

Повреждение пыльника рулевой рейки

Пыльник — резиновый чехол, который защищает шток рейки от грязи и влаги. Трещины, разрывы или следы грязи внутри пыльника означают, что защита нарушена. Даже если рейка пока работает нормально, повреждённый пыльник — это вопрос времени: абразивная грязь быстро уничтожит зубья и уплотнения.

Руль заедает или уводит в сторону

Если руль периодически «залипает» в одном положении или машина самопроизвольно тянет в сторону без видимых причин — это серьёзный симптом. Он может указывать на деформацию рейки после удара или на неравномерный износ зубчатого зацепления.

Если вы обнаружили сразу два-три из перечисленных признаков неисправности рулевой рейки — не откладывайте диагностику. Сочетание стука, люфта и течи жидкости говорит о том, что рейка уже работает на пределе ресурса. Ехать на СТО в таком случае стоит в ближайшие дни, а не «когда будет время».

Как проверить рулевую рейку на машине своими руками

Диагностика рулевой рейки без снятия с автомобиля — это вполне реальная задача для любого владельца машины. Вам не понадобится специальный стенд или профессиональное оборудование. Достаточно последовательно пройти пять шагов, и вы получите чёткую картину состояния рулевого механизма.

Шаг 1. Проверка люфта рулевого колеса на месте

Поставьте автомобиль на ровную горизонтальную поверхность. Двигатель глушить обязательно — так вы исключите влияние усилителя руля на результат. Возьмитесь за обод рулевого колеса и начните медленно покачивать его влево-вправо, не прикладывая усилия, достаточного для поворота передних колёс.

Следите за тем, насколько свободно движется руль до момента, когда колёса начинают реагировать. Допустимый свободный ход для легкового автомобиля — не более 10–15 мм на ободе руля. Если люфт ощущается как «болтанка» и превышает эту величину, это прямой сигнал к более детальной диагностике рулевой.

Как проверить люфт рулевой рейки точнее: приложите к ободу линейку или просто отметьте крайние точки движения маркером на руле. Это даст наглядный результат без каких-либо приборов.

Изображение создано с помощью искусственного интеллекта

Шаг 2. Проверка с работающим двигателем

Запустите двигатель и, не трогаясь с места, медленно поворачивайте руль от упора до упора. Делайте это плавно, без рывков. Ваша задача — одновременно слушать и чувствовать.

Обращайте внимание на следующее:

• равномерность усилия на руле по всей амплитуде поворота;
• посторонние звуки — скрипы, щелчки, глухие стуки;
• «провалы» или «тугие зоны» в определённых положениях руля.

Неравномерное усилие при повороте — один из характерных признаков износа зубчатой пары внутри рейки. Если звуки появляются только в крайних положениях, это может указывать на износ упорного подшипника или повреждение пыльников.

Шаг 3. Проверка в движении

Выберите для теста два типа покрытия: ровный участок дороги и участок с небольшими неровностями — лежачими полицейскими, стыками асфальта, грунтовкой.

На ровной дороге при движении прямо отпустите руль на секунду и оцените, не уводит ли машину в сторону. Самопроизвольное отклонение может говорить как о проблемах с рейкой, так и о нарушении углов развала-схождения — это важно учитывать при интерпретации результата.

На неровностях прислушайтесь к стукам, которые передаются в рулевую колонку. Стук, который чётко ощущается в руках при проезде ям, — один из самых надёжных симптомов износа рейки или её крепёжных втулок.

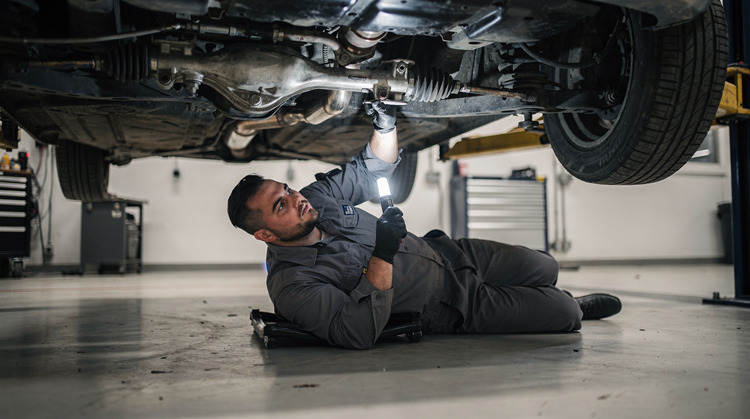

Шаг 4. Визуальный осмотр снизу

Это самый информативный этап диагностики рулевой рейки на машине своими руками. Поднимите автомобиль на домкрате или загоните на смотровую яму.

Важно: никогда не залезайте под машину, поднятую только на домкрате без дополнительной опоры — подставки или надёжного упора под кузов. Это правило безопасности, которое нельзя игнорировать.

Что осматривать:

• Пыльники рейки — резиновые гофрированные чехлы по обеим сторонам корпуса. Трещины, разрывы или следы масла на них означают, что грязь уже попала внутрь механизма.
• Места крепления рейки к подрамнику — проверьте состояние резиновых втулок и затяжку болтов. Разбитые втулки дают характерный стук на неровностях.
• Следы течи масла — для гидроусилителя это критично. Масляные подтёки на корпусе рейки или шлангах ГУР требуют немедленного внимания.
• Состояние рулевых тяг — видимые деформации, люфт шара на рулевой тяге.

Шаг 5. Проверка рулевых тяг и наконечников

Этот шаг помогает разграничить неисправность самой рейки и износ рулевой тяги или наконечника — симптомы у них похожи, но причины и стоимость ремонта разные.

Возьмитесь обеими руками за переднее колесо с боков — в положении «три часа» и «девять часов» — и покачайте его горизонтально. Почувствовали люфт? Это признак износа наконечника рулевой тяги, а не самой рейки.

Затем возьмитесь за тягу рукой и попросите помощника слегка покачать руль. Если рука ощущает стук или люфт в месте соединения тяги с рейкой — проблема уже в самом механизме.

Такое разграничение сэкономит вам деньги: наконечник стоит в разы дешевле рейки, и менять всю рейку из-за изношенного наконечника — распространённая ошибка при диагностике рулевой без должной проверки.

Как проверить снятую рулевую рейку

Снятая рейка — это уже половина работы. Теперь у вас есть возможность осмотреть её детально, а не через яму или на ощупь. Именно на этом этапе можно точно понять, нужен ли ремонт рулевой рейки, или она ещё в рабочем состоянии. Хорошая новость: базовую проверку снятой рейки вполне осилит даже тот, кто впервые держит её в руках.

Этап 1. Внешний осмотр корпуса и уплотнений

Положите рейку на чистую поверхность и внимательно осмотрите корпус. Ищите трещины, вмятины, следы ударов — особенно в местах крепления к подрамнику. Даже небольшая трещина в корпусе означает, что рейка под замену: ремонту такой дефект не поддаётся.

Дальше смотрите на пыльники — резиновые гофрированные чехлы по краям рейки. Они защищают шток и зубчатую рейку от грязи и влаги. Порванный, задубевший или деформированный пыльник — прямой путь к коррозии внутри механизма. Проверьте хомуты: они должны плотно фиксировать пыльники, без следов ржавчины и смещения. Осмотрите сальники в местах выхода штока — подтёки масла или влажные следы говорят о потере герметичности.

Изображение создано с помощью искусственного интеллекта

Этап 2. Проверка хода штока вручную

Это самый информативный тест при снятии рейки, и он не требует никаких инструментов. Возьмите рейку обеими руками и вращайте входной вал (тот, к которому крепится рулевой вал) — шток должен плавно выдвигаться из корпуса в обе стороны.

Обращайте внимание на следующее:

• ход должен быть равномерным по всей длине — от упора до упора;
• не должно быть заеданий, рывков или ощущения «ступенек»;
• посторонние звуки при движении штока — хруст, скрежет, щелчки — недопустимы;
• люфт в паре шестерня-рейка (когда вал болтается без движения штока) — серьёзный признак износа.

Если ход неравномерный только в средней части диапазона — это характерный признак выработки зубьев именно в рабочей зоне, где рейка работает чаще всего.

Этап 3. Осмотр зубчатой рейки

Если конструкция позволяет, осмотрите зубья рейки визуально. Для этого выдвиньте шток в крайнее положение и посветите фонариком внутрь корпуса. Признаки, которые должны насторожить:

• следы коррозии на зубьях — рыжий налёт, питтинг (точечные углубления);
• сколы или выкрошенные зубья;
• неравномерная выработка — зубья в центре заметно меньше, чем по краям.

Даже небольшой скол зуба — это повод отказаться от установки такой рейки. При работе под нагрузкой повреждение будет прогрессировать.

Этап 4. Проверка на стенде — для ГУР и ЭУР

Механическую рейку можно полноценно оценить вручную. Но если вы имеете дело с рейкой с гидроусилителем (ГУР) или электроусилителем (ЭУР), ручной проверки недостаточно.

На профессиональном стенде специалист проверяет:

• герметичность гидравлической системы под рабочим давлением;
• корректность работы распределителя — устройства, который направляет масло при повороте;
• давление в системе ГУР в динамике;
• работу датчика крутящего момента и электронного блока управления для ЭУР.

Такая проверка занимает 20–30 минут и даёт точный ответ о состоянии рейки до её установки на автомобиль.

Этап 5. Проверка контрактной рейки перед установкой

Если вы купили рейку с разборки, проверьте её особенно тщательно — продавец не всегда знает реальную историю детали. Обязательный минимум перед установкой:

• внешний осмотр корпуса на трещины и следы аварийных ударов;
• состояние пыльников и сальников — при необходимости замените сразу;
• проверка хода штока по всей длине;
• отсутствие люфта в паре шестерня-рейка;
• для ГУР — проверка на стенде или хотя бы визуальный контроль на отсутствие подтёков.

Читайте также!

Течет гидроусилитель руля: причины и способы устранения проблемы

Подробнее

Замена пыльников и сальников при установке контрактной рейки — это не перестраховка, а разумная экономия. Стоят они недорого, а защищают от повторного снятия через полгода.

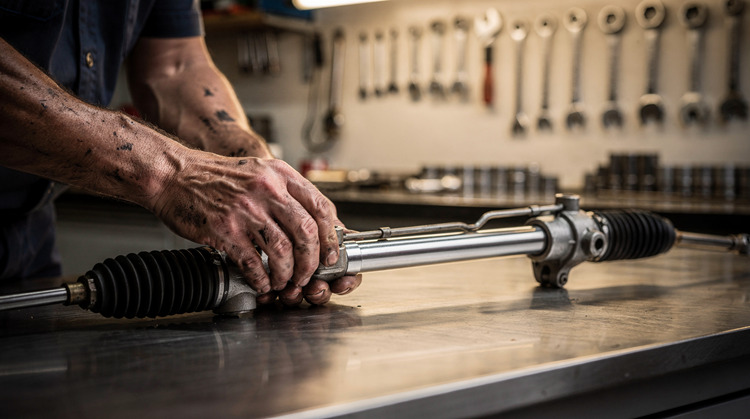

Что делать после диагностики: ремонт или замена рулевой рейки

Диагностика позади — теперь самое важное: понять, что делать дальше. Хорошая новость в том, что не каждая неисправность рулевой рейки требует полной замены. Многое зависит от того, что именно вышло из строя.

Когда достаточно ремонта

Ремонт рулевой рейки оправдан, если повреждения затронули только расходные элементы — те, что изнашиваются первыми и легко меняются. Вот ситуации, когда ремонт — правильный выбор:

• порваны или задубели пыльники (защитные чехлы штока);
• износились сальники — появилась течь жидкости ГУР;
• разбились опорные втулки — отсюда стук и люфт;
• требуется регулировка зазора между шестернёй и рейкой.

В такие случаях мастер проводит полноценный ремонт: меняет сальники, пыльники, опорные втулки, при необходимости регулирует зацепление шестерня-рейка. Корпус и зубчатый шток при этом остаются в работе. Стоимость такого ремонта существенно ниже замены — и это честная экономия, а не компромисс с безопасностью.

Когда нужна замена

Есть повреждения, при которых ремонт рулевой рейки уже не поможет. Замена необходима, если:

• зубья рейки или шестерни стёрты или выкрошены;
• шток погнут — даже незначительно;
• корпус рейки треснул или деформирован;
• внутри обнаружена коррозия, разрушившая рабочие поверхности.

В этих случаях восстановление не даст нужного результата: рейка снова начнёт стучать или потечёт через короткое время. Лучше один раз поставить новый или качественный восстановленный агрегат, чем платить за ремонт дважды.

Изображение создано с помощью искусственного интеллекта

Стоимость замены зависит от марки автомобиля и типа рейки — механическая, гидравлическая или электрическая. На популярных отечественных и бюджетных иномарках это обойдётся дешевле, на премиальных авто с электроусилителем — значительно дороже.

Развал-схождение после любых работ с рейкой

Это обязательный пункт, который нельзя пропускать. После ремонта или замены рейки геометрия рулевых тяг неизбежно нарушается — даже если мастер всё сделал точно. Без регулировки развала-схождения автомобиль будет уводить в сторону, шины начнут неравномерно изнашиваться, а управляемость ухудшится. Сразу после сервиса — на стенд развал-схождения.

Можно ли ездить с неисправной рейкой

Коротко: нежелательно, а в ряде случаев — опасно. Причины неисправности рулевой рейки редко устраняются сами собой, а последствия откладывания ремонта нарастают:

• люфт увеличивается — реакция руля запаздывает, особенно на скорости;
• течь жидкости ГУР приводит к выходу из строя насоса;
• разбитые втулки ускоряют износ рулевых наконечников и тяг;
• в критической ситуации возможна потеря управляемости.

Итог: небольшая неисправность превращается в дорогостоящий ремонт нескольких узлов сразу. Безопасность эксплуатации автомобиля с неисправной рейкой — под вопросом.

Когда стоит обратиться к специалистам

Если после самостоятельной диагностики у вас остались сомнения — не угадывайте. Профессиональная проверка на стенде даёт точный ответ: мастер измерит усилие на штоке, проверит герметичность, оценит состояние зубьев и вынесет конкретный вердикт. Это занимает немного времени, но избавляет от лишних трат и ошибочных решений.

Приезжайте на диагностику с уже собранной картиной симптомов — так специалист быстрее определит неисправность и предложит оптимальное решение.

Часто задаваемые вопросы

Можно ли ездить с неисправной рулевой рейкой?

Ездить с неисправной рулевой рейкой опасно — это прямая угроза безопасности на дороге. Люфт руля, запаздывание реакции на поворот или внезапное заклинивание механизма могут привести к потере контроля над автомобилем. Если диагностика показала серьёзный износ зубьев, течь сальников или повреждение корпуса рейки — откладывать ремонт нельзя.

Как быстро проверить рулевую рейку, не снимая её?

Самый простой способ — проверить люфт рулевой рейки прямо в салоне: заведите двигатель, поставьте колёса прямо и покачайте руль влево-вправо без усилия. Свободный ход более 10–15 градусов говорит о проблеме. Дополнительно попросите помощника покачать руль, пока вы находитесь под капотом и держите рукой рулевые тяги — стук или люфт в соединениях почувствуете сразу.

Что означает стук в рулевой рейке при повороте?

Характерный стук при повороте руля чаще всего указывает на износ втулок рейки или ослабление регулировочной гайки прижимного элемента зубчатой пары. Реже причиной становится повреждение самих зубьев рейки или шестерни рулевого вала. Чтобы точно понять, как проверить рулевую рейку на стук и локализовать источник звука, нужно провести диагностику на подъёмнике с помощником за рулём.

Читайте также!

Люфт рулевого колеса: допустимая норма по ГОСТу

Подробнее

Нужно ли делать развал-схождение после замены рулевой рейки?

Да, развал-схождение после замены рулевой рейки обязательно. В процессе снятия и установки рейки нарушается положение рулевых тяг и наконечников, что напрямую влияет на углы установки передних колёс. Езда без регулировки схождения приводит к неравномерному износу резины и уводу автомобиля в сторону уже через несколько сотен километров.

Сколько стоит ремонт рулевой рейки?

Стоимость ремонта рулевой рейки зависит от марки автомобиля, типа рейки и характера повреждений. Восстановление рейки с заменой сальников, втулок и пыльников обходится в среднем в 20 000–30 000 рублей, тогда как полная замена на новую деталь может стоить от 20 000 до 100 000 рублей. На популярных моделях — Toyota, Hyundai, Volkswagen, Kia — запчасти найти проще, и ремонт обычно дешевле, чем на редких марках.

Как отличить стук рулевой рейки от стука в подвеске?

Стук рулевой рейки проявляется именно при вращении руля — особенно в крайних положениях или при резком изменении направления движения. Стук подвески, напротив, возникает при проезде неровностей и не зависит от положения руля. Чтобы разграничить источники, проверьте: если автомобиль стоит на месте и стук появляется только при повороте руля — это говорит в пользу проблемы с рулевым механизмом, а не с ходовой частью.
