Загорелся значок аккумулятора на панели приборов: причины и решение

Почему так происходит? Когда загорелся значок аккумулятора на панели приборов, это говорит о наличии проблем с генератором или АКБ. Дело также может быть в проводке или самой сигнальной лампе.

На что обратить внимание? Загоревшийся и не желающий гаснуть значок аккумулятора ни в коем случае нельзя игнорировать. Если оставить все как есть, последствием может стать отказ некоторых систем автомобиля. И это не говоря уже о возможности возникновения аварийной ситуации на дороге.

Как работает сигнальная лампочка аккумулятора на приборной панели

При повороте ключа в замке зажигания на панели приборов загорается красный значок аккумулятора. После запуска двигателя лампочка автоматически гаснет. Такое поведение системы считается нормальным: сигнал АКБ должен работать только до того момента, когда заводится машина.

В это время автомобиль проводит самодиагностику основных систем. На приборной панели загорается ряд контрольных ламп, включая индикатор аккумулятора. После завершения проверки часть из них гаснет сразу, остальные – только после запуска мотора. В исправном автомобиле после пуска ДВС лампа АКБ еще несколько секунд остается включенной, а затем тухнет, сигнализируя о начале заряда батареи.

С точки зрения электрической схемы цепь работает так: при включении зажигания ток через предохранитель поступает на сигнальную лампу, далее проходит через диоды, регулятор напряжения, щетки, контактные кольца и обмотку генератора. Как только двигатель заводится, потенциалы на обоих выводах лампы выравниваются, разность напряжений исчезает, и индикатор гаснет – система переходит в режим зарядки. Если лампа не гаснет после запуска или периодически вспыхивает на ходу, это указывает на неисправность в цепи зарядки.

Изображение: freepik / magnific.com

Функционирование контрольной лампы напрямую связано с работой генератора, несмотря на то что это отдельные узлы. Схема подключения индикатора предельно проста: к лампе подходят два электрических контура.

1. Питание: АКБ → замок зажигания → блок предохранителей → лампа → выход на генератор.
2. Обратная связь: генератор → контрольная лампа (прямое соединение).

Состояние индикатора определяется разностью потенциалов на его выводах. Когда напряжение на обеих клеммах лампы одинаково, она гаснет. При возникновении разницы потенциалов лампа загорается – именно поэтому необходимы два независимых контура.

Принцип работы следующий: при включении зажигания ток от аккумулятора поступает по первому контуру на лампу. Во втором контуре напряжения пока нет, так как двигатель и генератор не вращаются. В результате индикатор загорается красным. После пуска двигателя генератор начинает вырабатывать ток, во втором контуре появляется напряжение. Потенциалы на выводах лампы выравниваются, и она гаснет. Параллельно генератор берет на себя питание первого контура, обеспечивая штатную работу цепи зарядки.

Когда загорается значок аккумулятора на панели приборов, система проверяет только цепь зарядки и уровень напряжения – не стоит путать это с полной диагностикой автомобиля перед стартом, которую некоторые водители ошибочно предполагают.

При неисправности генератора на ходу напряжение исчезает во второй цепи. Ток идет только от аккумулятора через первую цепь, из-за чего на панели снова загорается красный значок – это сигнал о том, что зарядка не поступает.

Что будет, если игнорировать загоревшийся значок аккумулятора на панели приборов

Контрольная лампа заряда АКБ сигнализирует о критическом состоянии системы электроснабжения. Игнорирование этого предупреждения приводит к разряду аккумуляторной батареи, что может вызвать внезапную остановку двигателя в любой момент эксплуатации.

Кроме того, неисправность генератора или цепи зарядки способна спровоцировать отказы смежных систем: внешнего освещения, системы зажигания, бортовой электроники и блоков управления.

Особую опасность представляет остановка мотора в движении, особенно на загруженной трассе. При этом отключается электроусилитель руля (если он предусмотрен конструкцией), что резко ухудшает управляемость и повышает риск ДТП.

Следовательно, если загорелся значок аккумулятора на панели приборов во время движения, необходимо снизить нагрузку на электросеть, по возможности остановиться в безопасном месте и провести диагностику.

Почему загорается значок аккумулятора на панели приборов

Если загорелся значок аккумулятора на панели приборов, то это произошло по следующим причинам:

Неисправность генератора

Ниже приведены основные причины его отказа:

• Нарушение работы приводного ремня. Ослабление натяжения, механический износ, загрязнение или обрыв вызывают проскальзывание ремня на шкиве. В результате ротор генератора вращается с недостаточной частотой, выходное напряжение падает ниже порога зарядки АКБ.
• Неисправность регулятора напряжения. Данный узел стабилизирует напряжение, подаваемое в бортовую сеть. При его отказе зарядный ток либо не поступает на батарею, либо выходит за допустимые пределы, что фиксируется активацией индикатора.
• Критический износ щеток. Истирание токосъемных элементов нарушает контакт с коллектором, прекращая возбуждение обмоток и генерацию тока.
• Повреждение диодного моста (выпрямительного блока). Выход из строя выпрямителя делает невозможным преобразование переменного тока в постоянный, исключая зарядку АКБ.
• Разрушение подшипника шкива генератора. Механическая неисправность приводит к заклиниванию или повышенному трению, что нарушает вращение ротора и работу генератора.
• Обрыв электрической цепи. Ослабление или выкручивание болтовых соединений, повреждение проводов прерывают цепь возбуждения или силовую линию.
• Окисление контактных соединений. Коррозия клемм и разъемов на генераторе увеличивает переходное сопротивление, ухудшая передачу тока и вызывая срабатывание сигнализации.

Повреждение аккумулятора

Ниже приведены основные причины его отказа:

• Естественный износ или механическое повреждение.
• Недостаточный уровень электролита.
• Окисление выводных клемм.

Некорректная замена сигнальной лампы

На ряде отечественных автомобилей в комбинации приборов используются лампы накаливания. При замене штатной лампы на светодиодную (LED) может нарушиться алгоритм работы индикатора: из-за разницы в сопротивлении и отсутствии обратной связи по току лампа не гаснет после пуска двигателя, хотя система зарядки исправна.

Дефекты электропроводки

Повреждение изоляции, обрыв или короткое замыкание в цепи управления лампой могут вызывать ее слабое свечение даже при незначительной нагрузке на АКБ. Кроме того, окисление или ослабление контактов в разъемах регулятора напряжения приводит к нестабильной работе индикатора.

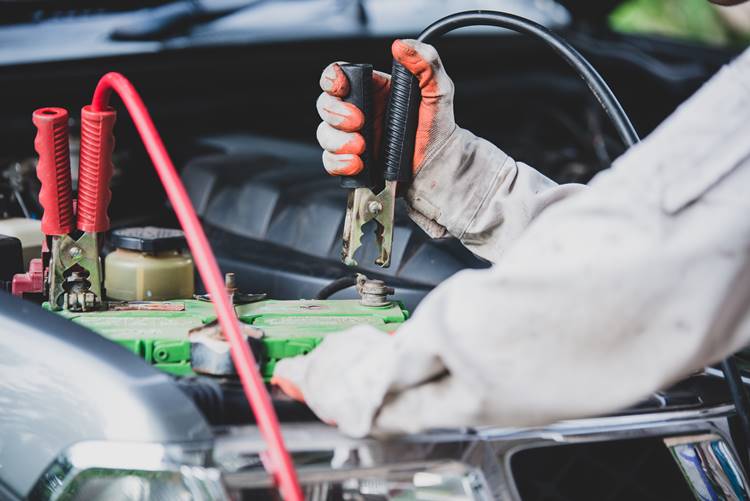

Что делать, если на панели приборов загорелся значок аккумулятора

Если загорелся значок аккумулятора на панели приборов, то оптимальным решением является немедленная остановка и диагностика системы электроснабжения. Однако если неисправность возникла в пути и оперативное устранение невозможно, паниковать не следует.

Аккумуляторная батарея обладает резервной емкостью, которая указывается на корпусе в минутах. Она характеризует время, в течение которого АКБ способна питать бортовую сеть при неработающем генераторе. Для продления времени автономной работы рекомендуется отключить высокопотребляющие системы: обогрев стекол и сидений, климат-контроль, аудиосистему, дальний свет фар. Это позволит использовать накопленную энергию батареи для достижения места ремонта или стоянки.

Изображение: freepik / magnific.com

При полностью заряженной аккумуляторной батарее и отключенных второстепенных потребителях энергии автомобиль способен преодолеть расстояние порядка 40 км. Этого резерва достаточно для безопасного достижения места ремонта. Для самостоятельной первичной диагностики рекомендуется начать с осмотра приводного ремня генератора. Для этого необходимо заглушить двигатель и открыть капот. Потом визуально оценить состояние ремня (на поверхности не должно быть трещин, расслоений, следов масляных или технических жидкостей). Далее проверить натяжение либо скручиванием (на длинном участке между шкивами ремень должен поворачиваться вручную не более чем на 90°), либо прогибом (при нажатии большим пальцем прогиб должен составлять 6–10 мм).

Читайте также!

Причины неравномерного износа шин: как избежать проблем

Подробнее

Следующий этап диагностики – измерение напряжения на клеммах аккумуляторной батареи с помощью мультиметра. При заглушенном двигателе исправная, полностью заряженная батарея должна показывать 12,5–13,0 В. Значение напряжения ниже 12,0 В свидетельствует о разряде или внутреннем дефекте АКБ. Это также может быть косвенным признаком неработающего генератора.

При работающем двигателе и стабилизации оборотов холостого хода (после завершения прогрева) напряжение на клеммах АКБ нормальный диапазон зарядки составляет 13,8–14,5 В. При значении ниже 13,8 В – недозаряд (генератор не выдает нужную мощность), а если выше 14,5 В, то это означает перезаряд (неисправен регулятор напряжения). Для дополнительной проверки кратковременно увеличьте обороты двигателя. Если показания мультиметра остаются стабильными в пределах нормы, система зарядки работает корректно.

Для углубленной диагностики подключите высокопотребляющие нагрузки (дальний свет фар, обогрев заднего стекла, климатическую установку) и повторно замерьте напряжение на клеммах АКБ. Допустимы кратковременные колебания показаний, однако значение должно оставаться в диапазоне 13,8-14,5 В. При исправном регуляторе напряжения и заряженной батарее напряжение стремится к нижней границе диапазона – это нормальная реакция системы, предотвращающая перезаряд.

Если загорелся значок аккумулятора на панели приборов, но все электрические параметры в норме, вероятна неисправность цепи управления сигнализатором. При выключенном зажигании индикация должна полностью отключаться. Если это не так, то требуется замена реле.

Если напряжение ниже нормы (<13,8 В) и продолжает падать, то это свидетельствует о том, что бортовая сеть питается исключительно от АКБ, а генератор не выполняет функцию зарядки. В этом случае необходимо немедленно отключить все второстепенные потребители энергии и двигаться до ближайшего сервиса на остаточном заряде или вызвать эвакуатор.

В темное время суток работа бортовой сети исключительно от аккумуляторной батареи визуально определяется по снижению яркости головного освещения и подсветки комбинации приборов. Это дополнительный индикатор, подтверждающий необходимость срочной диагностики или обращения в сервис.

Если генератор исправен, наиболее вероятная причина неисправности – сам аккумулятор. Поэтому первое, что необходимо сделать – это очистить клеммы. При относительно «свежей» батарее обработайте выводные контакты мелкой наждачной бумагой для удаления оксидных пленок и сульфатных отложений. Далее убедитесь в надежности соединения клемм с силовыми проводами. Если очистка не дала результата, подключите аккумулятор к зарядному устройству. Если батарея не держит заряд после восстановления или имеет значительный износ, единственное гарантированное решение – замена АКБ.

Почему не горит лампочка аккумулятора при включении зажигания

Ранее были рассмотрены причины, почему загорался значок аккумулятора на панели приборов при работающем двигателе. Теперь разберем противоположную ситуацию: при включенном зажигании и остановленном ДВС индикатор АКБ не активируется.

Возможные причины:

• Критический разряд аккумуляторной батареи.

При глубоком разряде АКБ напряжения недостаточно для питания приборов: индикаторы не загораются или светят тускло. Решение – зарядка батареи. Разрядка может быть следствием неисправности генератора, который в штатном режиме обеспечивает зарядку АКБ в движении. Отказ генератора делает проблему критической, так как батарея не восстанавливает заряд.

• Перегорание сигнальной лампы.

Естественный износ нити накаливания –распространенное явление. Однако отсутствие индикации лишает водителя возможности своевременно выявить неисправность системы зарядки, что может привести к внезапной разрядке АКБ и невозможности запуска двигателя.

• Неисправность предохранителя цепи индикации.

Перегорание предохранителя в монтажном блоке («черном ящике») отключает питание группы приборов, включая контрольную лампу. Для проверки рекомендуется заменить подозрительный предохранитель на заведомо исправный аналогичного номинала.

Если после замены индикатор и сопутствующие приборы заработали, требуется установка нового предохранителя.

• Неисправности цепи управления контрольной лампой заряда.

Отсутствие активации индикатора АКБ при включенном зажигании часто обусловлено дефектами в цепи питания сигнализатора. Наиболее распространенная причина – окисление разъемов, которое часто проявляется весной после зимней эксплуатации. Ухудшение проводимости вызывает нестабильную работу индикатора – лампа может загораться с перебоями или периодически гаснуть. Необходима механическая очистка клемм с последующей обработкой специализированной смазкой.

Нарушение целостности проводки может привести к перегоранию сигнальной лампы из-за скачков тока или короткого замыкания. Для выявления поврежденного участка рекомендуется использовать мультиметр в режиме прозвонки или измерения сопротивления.

• Неисправность реле контроля заряда АКБ.

В ряде автомобилей цепь управления контрольной лампой заряда включает специализированное реле. При его отказе индикатор на комбинации приборов перестает активироваться даже при исправной остальной цепи. Для диагностики подключите мультиметр к положительному выходу реле и замерьте напряжение при включенном зажигании. Показания <6,0 В указывают на неисправность генераторной установки. Показания >6,0 В – свидетельствуют о дефекте самого реле. Поэтому при подтверждении неисправности реле подлежит замене на аналогичное по параметрам.

Часто задаваемые вопросы о загорании значка аккумулятора на панели приборов

Почему загорается значок аккумулятора на панели приборов, а потом гаснет?

Скорее всего, плохой контакт. От вибрации или нагрева провод то соединяется, то размыкается. Начните проверку с разъемов за приборной панелью и клемм под капотом

Почему нельзя глушить мотор, если загорелся значок?

Есть высокий риск, что машина больше не заведется – зарядка не идет, АКБ садится. Лучше доехать до сервиса на холостых, выключив все лишнее. И на месте не глушите мотор, пока мастер не даст добро.

Читайте также!

Давление тормозной жидкости: нормы и измерение

Подробнее

Зачем выключать фары, печку и музыку при горящем значке?

Чтобы сэкономить заряд аккумулятора. Чем меньше потребителей – тем дольше машина проедет только на батарее.

Что делать, если загорелся значок аккумулятора на панели приборов, а машина не заводится?

Это значит аккумулятор полностью разряжен. Нужно «прикурить» от другой машины или зарядить батарею внешним устройством.

При отсутствии уверенности в правильности диагностики или действий рекомендуется обратиться к квалифицированным специалистам. Некорректное вмешательство в электросистему может усугубить неисправность.

Источник изображения на шапке: freepik / magnific.com

Автор Дмитрий Ладикайнен руководитель компании
