Устройство внутреннего ШРУСа: схема, принцип работы, ремонт

С какой проблемой вы столкнулись? Машина скрипит на повороте, пыльник треснул, а разбирать привод впервые страшно — вдруг соберёте неправильно и деталь застучит через неделю. Устройство внутреннего шруса кажется чем-то сложным, пока не разберёшься, что это шарнир равных угловых скоростей, который просто передаёт крутящий момент от коробки передач на колёса под разными углами. По сути, это металлическая обойма с шариками или роликами внутри, обёрнутая резиновым или полиуретановым чехлом для защиты от грязи и влаги. Понимание принципа работы этого узла снимает половину страхов перед самостоятельным ремонтом.

Чем поможет этот материал? В статье разберём схему устройства внутреннего шруса по деталям, покажем разницу между внутренним и наружным шарниром, объясним, почему рвётся пыльник и как выбрать хомут, который не подведёт через месяц. Дадим ориентиры по маркам авто и материалам, которые сегодня используют производители. После прочтения вы будете понимать привод не хуже мастера на СТО и сможете уверенно взяться за замену своими руками.

Что такое ШРУС и зачем он нужен в автомобиле

ШРУС, или шарнир равных угловых скоростей, — это узел трансмиссии, который передаёт вращение от коробки передач на колёса даже тогда, когда угол между валом и ступицей постоянно меняется. Представьте, что коробка передач стоит на месте, а колесо крутится и одновременно поворачивается вместе с рулём или ходит вверх-вниз на подвеске. Между ними нужно что-то гибкое, но без потерь мощности и рывков — эту задачу и решает ШРУС.

Узел расположен в приводном валу, который иногда называют полуосью. Одним концом привод соединяется с коробкой передач через внутренний шарнир, а другим — со ступицей колеса через наружный шарнир. Получается цепочка: коробка передач — внутренний ШРУС — вал — наружный ШРУС — ступица. Именно эта связка позволяет колесу одновременно катиться, поворачиваться и пружинить на кочках, не теряя связи с двигателем.

Основные функции узла в трансмиссии

Главная задача устройства шруса автомобиля — обеспечить непрерывную передачу крутящего момента на ведущие колеса без потери мощности, даже когда угол между полуосью и ступицей постоянно изменяется. При повороте руля колесо разворачивается на 30-40 градусов относительно оси автомобиля, а при проезде ямы или кочки подвеска ходит вверх и вниз. В обоих случаях вращение от привода должно передаваться на колесо равномерно, без рывков и вибраций.

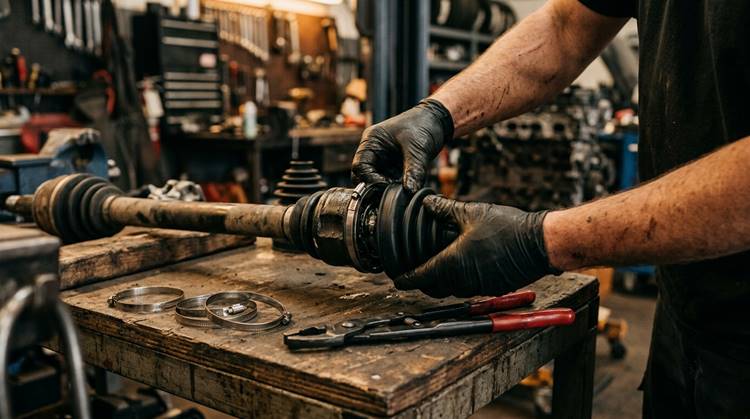

Изображение создано с помощью искусственного интеллекта

ШРУС компенсирует эти изменения угла за счёт своей внутренней геометрии — шарики или ролики внутри обоймы смещаются так, чтобы скорость вращения на входе и выходе оставалась одинаковой. Без этого узла управляемые колеса просто не смогли бы одновременно поворачиваться и крутиться — конструкция либо заклинивала бы, либо разрушалась от нагрузок за первые километры пробега.

Отличие ШРУСа от обычного кардана

Классический карданный вал, который многие видели на грузовиках и заднеприводных машинах, устроен проще, но имеет существенный недостаток. Когда угол между валами кардана меняется, скорость вращения ведомого вала начинает колебаться — то ускоряется, то замедляется в течение одного оборота. Это вызывает вибрации, шум и повышенный износ деталей, особенно заметный на больших углах.

Запишитесь на диагностику и узнайте точную стоимость ремонта агрегата за 1 визит

Проверим агрегат и покажем, что выгоднее: ремонт, восстановление или замена

• Определим причину стука, люфта, течи или гула
• Подберём решение с ремонтом от 1 дня и гарантией до 12 месяцев
• Назовём и зафиксируем точную цену до начала работ

Записаться на диагностику

Запишитесь на диагностику и узнайте точную стоимость ремонта агрегата за 1 визит

Проверим агрегат и покажем, что выгоднее: ремонт, восстановление или замена

• Определим причину стука, люфта, течи или гула
• Подберём решение с ремонтом от 1 дня и гарантией до 12 месяцев
• Назовём и зафиксируем точную цену до начала работ

Записаться на диагностику

ШРУС решает эту проблему конструктивно: угловые скорости входного и выходного валов остаются равными при любом угле поворота, отсюда и название узла. Поэтому карданные шарниры применяют там, где угол меняется незначительно и предсказуемо — в трансмиссии грузовиков, на приводе задних колес классических заднеприводных авто. А вот на управляемых передних колесах легковых машин, где угол скачет от нуля до максимума при каждом повороте руля, без ШРУСа просто не обойтись. В следующем разделе разберём, из каких деталей состоит сам узел и чем внутренний шарнир отличается от наружного.

Устройство наружного и внутреннего шруса: схема и отличия

Если посмотреть на схему устройства шруса в разрезе, сразу становится понятно, почему узел называют шарниром равных угловых скоростей. Внешний корпус охватывает внутреннюю обойму, а между ними расположен сепаратор с шариками или трехлучевая вилка — зависит от типа узла. Наружный и внутренний шрус решают одну задачу — передают вращение под изменяющимся углом, но конструктивно устроены по-разному, и это не случайность, а инженерное решение под конкретные условия работы.

Наружный шарнир почти всегда шариковый и работает на больших углах поворота колеса — до 45-47 градусов, ведь именно это колесо крутится вместе с рулём. Внутренний узел устроен иначе: ему не нужно поворачиваться на такой угол, зато важно компенсировать продольное перемещение вала при ходе подвески. Поэтому чаще здесь применяют трипоидную схему с трехлучевой вилкой на игольчатых подшипниках. Разберём каждый узел детальнее — так будет проще понять, почему при ремонте нельзя просто взять и поставить наружный пыльник на внутренний шарнир или наоборот.

Из чего состоит наружный шарнир

Устройство наружного шруса построено вокруг трёх основных элементов. Внешний корпус — это чаша с продольными канавками на внутренней поверхности, она соединяется со ступицей колеса. Внутри чаши находится внутренняя обойма, тоже с канавками, которая надета на шлицевой конец приводного вала. Между корпусом и обоймой зажат сепаратор — металлическое кольцо с окнами, в которых удерживаются шарики.

Обычно в наружном шрусе используют шесть шариков, и это число не случайное — оно даёт оптимальный баланс между прочностью узла и равномерностью передачи момента. Шарики перекатываются в канавках корпуса и обоймы одновременно, а сепаратор придаёт им нужную форму траектории движения. Когда колесо поворачивается, шарики смещаются по дугообразным канавкам, и угловая скорость на входе и выходе остаётся одинаковой. Такая конструкция и позволяет передавать крутящий момент на управляемые колёса даже при максимальном угле поворота, без потери мощности и рывков.

Конструкция внутреннего шарнира

Устройство внутреннего шруса заметно отличается от шарикового собрата. Здесь применяют трипоидные шарниры — трехлучевая вилка с тремя роликами насажена на конец приводного вала, а каждый ролик сидит на игольчатых подшипниках. Эта вилка с роликами двигается внутри стакана корпуса, и именно в этом кроется главное отличие от наружного узла.

Стакан внутреннего шруса выполнен не как замкнутая чаша, а как продолговатый цилиндр с прямыми пазами. Ролики трехлучевой вилки могут скользить вдоль этих пазов, обеспечивая осевого перемещения вала — то есть привод способен слегка удлиняться и укорачиваться. Этот свободный ход нужен для компенсации изменения длины полуоси при ходе подвески: когда колесо идёт вверх на кочке или вниз в яме, расстояние между коробкой передач и ступицей меняется, и трипоидная схема гасит эту разницу без заклинивания. Шариковая схема наружного узла такой свободный ход обеспечить не может — она рассчитана на угол, а не на линейное перемещение.

Где расположены передние шрусы на автомобиле

В переднеприводном автомобиле схема расположения узлов простая и логичная. Внутренний шрус крепится к коробке передач — он находится ближе к центру машины и принимает крутящий момент прямо от главной передачи через шлицевой хвостовик. Дальше момент идёт по приводного вала, который иногда называют полуосью, к наружному шарниру.

Ремонт рулевых реек

Отремонтируем за один день. Гарантия до года. Подменный фонд в наличии

Узнать цену

Ремонт рулевых реек с ЭУР

Ремонтируем все марки и модели автомобилей

Узнать цену

Ремонт насосов ГУР

Ремонт любой сложности на все марки автомобилей

Узнать цену

Ремонт насосов ЭГУР

Диагностика и ремонт насосов электрогидроусилителей руля у лидеров рынка

Узнать цену

Ремонт рулевых редукторов

Легковые и грузовые автомобили

Узнать цену

Ремонт турбин

Работы «под ключ». Гарантия до 2х лет, проверенные европейские поставщики

Узнать цену

Ремонт компрессоров кондиционеров

Экспертный подход к устранению неисправностей

Узнать цену

Наружный узел соединяется со ступицей колеса и находится в колёсной арке — его проще всего увидеть, если снять колесо и заглянуть за тормозной диск. Оба шарнира работают в паре: внутренний компенсирует ход подвески, наружный — угол поворота руля. Вместе они образуют единую цепочку от коробки передач до колеса, и без слаженной работы обоих узлов автомобиль просто не смог бы одновременно ехать, поворачивать и пружинить на неровностях дороги.

Виды шрусов и принцип их работы

Устройство работа шрусов зависит от того, где именно узел стоит и какие нагрузки он должен выдерживать. Инженеры придумали несколько конструктивных решений, и у каждого свой принцип работы, своя область применения и свой набор плюсов и минусов. Разберём все виды, которые встречаются на дорогах — от современных легковушек до старых грузовиков.

Шариковые и трипоидные шарниры

Шариковый шарнир — это корпус с дугообразными канавками и сепаратор с шариками, который удерживает их на нужной траектории. Обычно в узле работает шесть шариков, они перекатываются в канавках корпуса и внутренней обоймы, обеспечивая равномерную передачу момента даже при угле поворота 45-47 градусов. Именно поэтому шариковую схему почти всегда ставят на наружные узлы — там, где колесо активно поворачивается вместе с рулём.

Трипоидный шарнир работает иначе: трёхлучевая вилка с роликами на игольчатых подшипниках скользит внутри стакана с прямыми пазами. Такая схема легко компенсирует осевой ход вала — то есть привод может немного удлиняться и укорачиваться при работе подвески. Трипод почти не встречается на наружных узлах, потому что не рассчитан на большие углы, зато отлично подходит для внутреннего шарнира, который постоянно гасит линейные смещения.

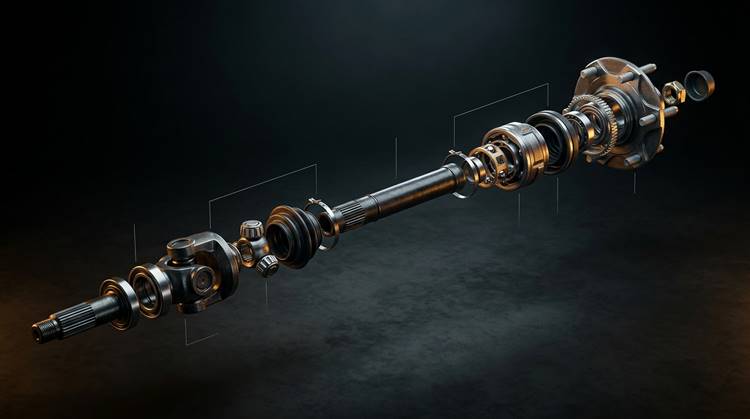

Изображение создано с помощью искусственного интеллекта

Преимущество шарикового узла — стабильность при большом угле поворота, недостатком считается более высокая чувствительность к попаданию грязи из-за плотной геометрии канавок. У трипоида преимущество в плавном ходе и меньшей шумности на прямой, а недостатком иногда называют чуть большую сложность подбора запчасти под конкретную модель.

Кулачковые и спаренные карданные шрусы

Эти два вида сегодня встречаются редкие — их устанавливали на старых моделях легковых авто и на некоторых грузовиках, где не требовались большие углы поворота колёс. Кулачковый шарнир работает за счёт скользящих кулачков: два диска с криволинейными пазами соединяются через ползунки, которые перемещаются внутри этих пазов и передают вращение. Конструктивно узел проще шарикового, но заметно уступает ему в ресурсе при высоких угловых нагрузках, поэтому производители легковушек от него практически отказались.

Спаренный карданный шрус — это, по сути, два обычных карданных шарнира, соединённых через промежуточный вал. Такая схема компенсирует угловые скорости за счёт особого расположения вилок карданного вала относительно друг друга: если развернуть вилки на определённый угол, колебания скорости одного кардана гасятся вторым. Раньше эту схему применяли на грузовой технике и полноприводных внедорожниках, где важна прочность узла, а не компактность.

В современных легковых автомобилях кулачковые и спаренные карданные шрусы почти не встречаются — их полностью заменили шариковые и трипоидные шарниры как более надёжные и компактные решения.

Сравнение по надёжности и стоимости

Если смотреть на массовое применение, картина такая:

1. Шариковый шарнир — самый распространённый вариант для наружного узла, средний ресурс 100-120 тысяч км при исправном пыльнике.
2. Трипоидный шарнир — стандарт для внутреннего узла, служит примерно столько же, но чувствителен к перекосу при неправильной установке.
3. Кулачковый шарнир — устаревшая схема, встречается на авторазборках и в ремонте старых машин.
4. Спаренный карданный узел — применяется на грузовой и специальной технике, для легковых авто практически не производится.

По стоимости шариковые и трипоидные узлы примерно сопоставимы, а вот детали для кулачковых и спаренных карданных шрусов часто дороже из-за низкого спроса и мелкосерийного производства.

Читайте также!

Как работает сцепление в автомобиле с механической КПП

Подробнее

При выборе запчасти для устройства привода шрус ориентируйтесь не на общие рекомендации, а на тип, который производитель заложил именно для вашей модели. Даже одинаковые на первый взгляд машины одного бренда могут иметь разные шарниры на разных поколениях кузова, поэтому сверяйтесь с VIN-номером и каталогом запчастей перед покупкой.

Устройство пыльника шруса и его роль

Устройство пыльника шруса на первый взгляд кажется мелочью на фоне шариков, роликов и прочей внутренней механики шарнира. На деле именно этот резиновый или полиуретановый чехол определяет, сколько узел проживёт — 100 тысяч км или 20 тысяч. Пыльник работает как герметичный барьер: держит смазку внутри и не пускает грязь, воду и песок снаружи. Пока чехол целый, шарнир купается в консистентной смазке и почти не изнашивается. Как только защитного слоя не остаётся, начинается совсем другая история.

Материалы и конструкция пыльника

Большинство пыльников делают из двух материалов: резины и термопластичного полиуретана. Резиновый чехол дешевле и достаточно эластичен, но со временем трескается от перепадов температуры и агрессивных жидкостей на дороге — реагентов, масла, бензина. Полиуретановый пыльник заметно прочнее: он выдерживает температуры от минус 40 до плюс 120 градусов и почти не боится абразива. Если вы часто ездите по бездорожью, гравийным дорогам или зимой сталкиваетесь с обильной химией на трассах, усиленный полиуретановый чехол — разумный выбор, который окупится за счёт увеличенного ресурса.

По конструкции пыльник — это гофрированная трубка, надетая на приводной вал. Гофрированную форму сделали не для красоты: складки позволяют чехлу растягиваться и сжиматься при ходе подвески, повторяя движение вала без разрыва материала. С двух сторон пыльник фиксируется хомутами — один зажимает чехол на валу, второй крепит его к корпусу шарнира. Такая двусторонняя фиксация создаёт замкнутый герметичный объём, внутри которого смазка остаётся на месте, а грязь снаружи не имеет шанса проникнуть внутрь.

Последствия повреждения пыльника

Трещина или разрыв чехла — это не эстетический дефект, а прямой путь к поломке узла. Через повреждённый участок внутрь сразу попадают грязь, влага и песок с дороги, а смазка постепенно вымывается наружу. Абразивные частицы смешиваются с остатками смазки и превращаются в подобие наждачной пасты, которая ускоряет износ шариков, роликов и канавок обоймы буквально за пару тысяч километров.

Вот что обычно происходит после разрушения пыльника, если проблему игнорировать:

1. Первые 1-2 недели — узел работает почти без изменений, водитель ничего не замечает.
2. Через месяц появляется лёгкий хруст на поворотах — признак начавшегося износа.
3. Через два-три месяца хруст усиливается, добавляется вибрация на ходу.
4. Без замены разрушение может привести к полному выходу шарнира из строя и необходимости менять весь ШРУС целиком, а это уже совсем другие деньги по сравнению с ценой чехла и хомутов.

Один небольшой порыв пыльника может стать причиной капитального ремонта привода, если вовремя не обратить на него внимание. Поэтому при каждом техосмотре, замене масла или сезонном обслуживании загляните под машину и проверьте состояние чехлов на обоих шарнирах — внутреннем и наружном. Осмотр займёт пару минут: достаточно провернуть колесо руками и внимательно посмотреть на гофры, не выдавливается ли смазка через трещины. Такая простая привычка экономит куда больше времени и денег, чем внеплановый ремонт всего узла на СТО.

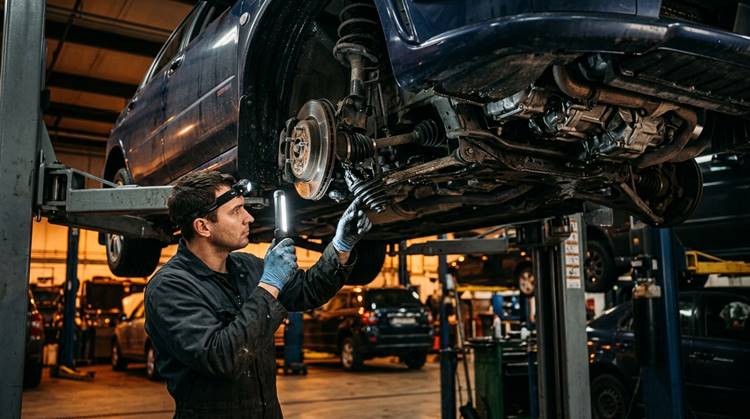

Выбор хомутов и инструмента для замены шруса

Правильный хомут держит пыльник герметичным весь заявленный срок службы, а неправильный или плохо затянутый превращает новую деталь в источник проблем уже через пару месяцев. Устройство для хомутов шруса подбирают не на глаз, а с учётом типа пыльника, диаметра вала и рекомендаций производителя конкретной модели — тут нет универсального решения на все случаи.

Типы хомутов и приспособление для их установки

На рынке встречаются два основных вида хомутов для крепления пыльника. Первый — металлические ленточные, или обжимные, хомуты. Это стальная лента с фиксирующим замком, которую надевают на пыльник и обжимают специальным инструментом до нужного диаметра. Второй вид — пластиковые стяжки-затяжки, похожие на обычные хомуты для проводов, но рассчитанные на более серьёзную нагрузку и устойчивые к маслу и грязи.

Для установки металлических хомутов нужен обжимной инструмент — клещи для хомутов ШРУС. Этот инструмент равномерно стягивает ленту по всей окружности, не создавая перекоса и не повреждая резину или полиуретан пыльника. Если затянуть хомут обычными плоскогубцами, велик риск передавить материал в одной точке и не добить усилие в другой — герметичность в этом месте нарушится почти сразу.

Усилие затяжки — ключевой момент. Слишком слабый хомут пропускает грязь и смазку, слишком тугой перерезает пыльник со временем. Универсальный обжимной инструмент со стопором усилия — хороший вариант для домашнего гаража, он подходит под разные диаметры хомутов и разные модели авто. Для пластиковых стяжек достаточно обычных плоских кусачек, но затягивать их нужно руками до упора, а не рывком, чтобы не порвать материал.

Необходимый набор инструментов для замены

Для самостоятельной замены ШРУСа стоит собрать инструмент заранее — так ремонт не превратится в поездки в магазин с домкратом под машиной. Вот что точно понадобится:

1. Домкрат и устойчивые подставки, а лучше подъёмник, если он доступен — работать под весом машины без надёжной опоры опасно.
2. Съёмник для шарового шарнира и рулевых наконечников — без него снять ступицу с поворотным кулаком будет сложно.
3. Молоток и специальный съёмник или выколотка для выпрессовки шарнира с вала.
4. Набор рожковых и накидных ключей, а также головок с трещоткой — на разных узлах привода стоят разные размеры крепежа.
5. Чистая ветошь для удаления старой смазки и грязи с деталей.
6. Новая смазка, рекомендованная производителем именно для ШРУСов — обычная универсальная смазка здесь не подходит.
7. Новые хомуты и пыльник, подобранные по размеру конкретной модели.

Подготовьте весь список до начала работы и разложите инструмент так, чтобы всё было под рукой. Работайте аккуратно: снимайте детали без рывков, не бейте молотком по хрупким элементам пыльника и корпуса шарнира. Соблюдение техники безопасности — надёжная опора автомобиля, перчатки, защита глаз при выпрессовке — защитит и вас, и качество ремонта, который вы сможете выполнить своими руками без визита на СТО.

Признаки неисправности и причины поломки шруса

Даже исправный узел рано или поздно даёт о себе знать. Признаки неисправности почти всегда проявляются постепенно: сначала едва заметный звук на повороте, потом более выраженный хруст, а дальше вибрации и рывки при разгоне. Устройство работа шрусов такова, что деталь изнашивается не мгновенно — у водителя обычно есть запас времени, чтобы заметить проблему и доехать до гаража без аварийной ситуации. Главное — не игнорировать первые сигналы, потому что дальше ремонт обойдётся дороже.

Читайте также!

Машина дергается при торможении: причины рывков и решение

Подробнее

Основные причины поломки узла сводятся к нескольким факторам. Смазка внутри шарнира со временем теряет свои свойства и высыхает, даже если пыльник целый — это естественный износ после определённого пробега. Но чаще всего причина в другом: повреждение пыльника открывает дорогу грязи, песку и влаге, которые превращают смазку в абразивную массу.

Добавьте сюда агрессивное вождение с резкими стартами и поворотами руля на полной скорости, регулярную езду по разбитым дорогам с глубокими ямами и некачественную деталь от сомнительного производителя — и получите полный список того, что убивает устройство внутреннего шруса и наружный узел одновременно.

Хруст, щелчки и вибрации при движении

Если слышен хруст именно при повороте руля, скорее всего изношен наружный шарнир — шарики или канавки корпуса выработали свой ресурс, и деталь начинает задевать за неровности внутренней поверхности. Щёлкающий звук обычно говорит о повышенном люфте: сепаратор или шарики разбились настолько, что появился свободный ход внутри узла. Иногда к этому добавляется лёгкий свист на определённой скорости — тоже тревожный сигнал, который не стоит списывать на посторонние шумы кузова.

Вибрации на скорости 60-80 км/ч чаще указывают на проблему с внутренним шрусом или на дисбаланс всего привода. Рывки при разгоне с места — ещё один характерный признак неисправности внутреннего узла: трипоидный механизм не справляется с нагрузкой из-за выработки роликов или игольчатых подшипников. Обратите внимание, в какой именно момент появляется звук — при повороте, при разгоне или на прямой ровной дороге. Это наблюдение сильно облегчит дальнейшую диагностику и подскажет, какую деталь смотреть первой.

Как определить, какой шрус вышел из строя

Есть простой практический способ понять, какой узел вышел из строя, без разбора привода. Выверните колёса до упора и медленно проезжайте по кругу на малой скорости — если хруст усиливается, проблема в наружном шарнире. Рывки и вибрации при трогании с места или разгоне на прямой дороге чаще выдают внутренний узел, особенно если звук пропадает на постоянной скорости без нагрузки.

Изображение создано с помощью искусственного интеллекта

При осмотре поднимите машину на домкрате и внимательно проверьте пыльники — трещины, разрывы или подтёки смазки на резине сразу подскажут, какой узел под угрозой. Дополнительно можно проверить люфт вручную: возьмитесь за колесо и попробуйте покачать его в разных направлениях при поднятом положении, ощутимый люфт говорит о серьёзном износе. Такая самостоятельная диагностика занимает 10-15 минут и часто даёт точный ответ.

Если после осмотра остаются сомнения, лучше не гадать, а обратиться на СТО — там за пятнадцать минут на подъёмнике специалист подтвердит диагноз и подскажет, стоит ли менять только пыльник или весь узел целиком. Средний срок службы качественного шруса при исправном пыльнике составляет 100-150 тысяч километров, и понимание этих признаков помогает продлить его максимально.

Часто задаваемые вопросы

Чем отличается наружный шрус от внутреннего?

Наружный шарнир почти всегда шариковый и работает на больших углах поворота колеса, до 45-47 градусов, потому что соединяется со ступицей и крутится вместе с рулём. Внутренний узел устроен иначе — это трипоидная схема с трёхлучевой вилкой на игольчатых подшипниках, которая скользит в стакане с прямыми пазами. Такая конструкция даёт свободный ход вдоль вала и компенсирует изменение длины полуоси при работе подвески. По устройству привода шрус это два разных решения под разные задачи: угол и продольное перемещение.

Что лучше менять: шрус или весь привод?

Если пыльник цел, а хруст или люфт появился из-за естественного износа, обычно достаточно заменить сам шарнир — наружный или внутренний, в зависимости от того, где найдены признаки неисправности. Менять весь привод целиком имеет смысл, когда повреждён вал, сорваны шлицы или узел разбит настолько, что отдельные детали уже не найти в продаже. На практике мастера на СТО чаще советуют менять только вышедший из строя элемент — это дешевле и не требует лишней работы. Окончательное решение стоит принимать после осмотра на подъёмнике, там точно видно состояние всех компонентов.

Как часто нужно менять пыльник шруса?

Жёсткого регламента по годам или километрам не существует, потому что срок службы пыльника зависит от материала, условий эксплуатации и качества дороги. Резиновый чехол стоит проверять каждые 15-20 тысяч км, а полиуретановый способен служить дольше без явных следов износа. Главный сигнал для замены — трещины, разрывы или подтёки смазки на поверхности гофры, а не конкретная цифра пробега. Проверку удобно совмещать с заменой масла или сезонным техобслуживанием, чтобы не забывать про этот узел.

Можно ли ездить с хрустящим шрусом?

Короткое время ехать можно, но каждый километр с хрустом ускоряет разрушение шариков, роликов или канавок обоймы. Игнорирование этого сигнала часто приводит к полной поломке узла на ходу, а в худшем случае колесо может резко потерять связь с приводом при повороте или разгоне. Особенно опасна такая эксплуатация на управляемых передних колёсах, где нагрузка при повороте руля возрастает многократно. Лучше сразу проверить состояние пыльника и шарнира, а не рисковать безопасностью и деньгами на дорогостоящий ремонт всего привода.

Изображение в шапке статьи создано с помощью искусственного интеллекта

Автор Дмитрий Ладикайнен руководитель компании

Понравилась статья? Поделитесь:
