Как узнать размер подшипника по маркировке и без нее
Сохранить статью:
Как узнать размер подшипника? Самый простой и надежный способ — посмотреть комбинацию букв и цифр на его торце, то есть маркировку. По сути это паспорт детали, где зашифрованы габариты и тип конструкции. Другая ситуация, когда код стерт или деталь покрыта слоем грязи.
Что делать? Придется вооружиться измерительными инструментами и вспомнить школьные уроки геометрии. Точный замер внутреннего и внешнего диаметров, а также ширины поможет подобрать идеальную замену. Главное при этом — быть предельно аккуратным, ведь малейшая ошибка может привести к покупке неподходящей запчасти.

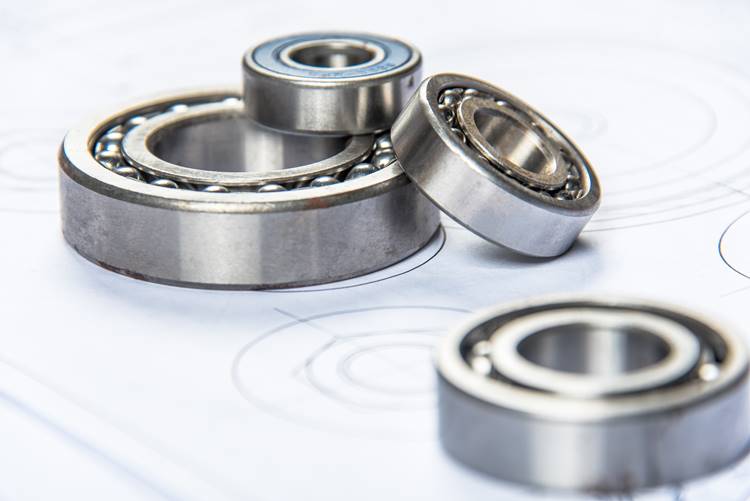

Как узнать размер подшипников по маркировке
Маркировка подшипника — это фактически его паспорт, нанесенный на наружное кольцо. В ней закодированы основные параметры изделия, по которым можно понять, как узнать размеры подшипника по маркировке, не используя измерительные инструменты. В коде зашифрованы:
- конструктивный тип изделия;
- размеры (внутренний и наружный диаметр, ширина);
- особенности исполнения и модификации;
- класс точности и допуски;
- материал и дополнительные технические параметры.
Изображение: freepik / magnific.com
Иногда встречаются отметки, связанные с партией или годом выпуска.
Обычно маркировка выглядит как набор цифр и букв. Чтобы узнать, какой размер у подшипника, важно понимать алгоритм кода.
Цифровая часть маркировки
Первый знак определяет конструкцию:
- 1 — шариковый радиальный однорядный;
- 2 — усиленный радиальный шариковый;
- 3 — роликовый радиальный;
- 4 — двухрядный шариковый;
- 5 — упорный;
- 6 — шариковый с глубокими дорожками;
- 7 — шариковый радиально-упорный;
- 8 — роликовый упорный;
- 9 — нестандартные исполнения.
Второй знак (иногда их два) определяет размерную серию — сочетание наружного диаметра и ширины. Серии обозначаются цифрами: 0 (сверхлегкая), 1 (облегченная), 2 (стандартная средняя), 3 (утяжеленная). Знание серии помогает понять, как узнать наружный размер подшипника, если известен только внутренний диаметр, и наоборот.
Последние две цифры — ключ к определению внутреннего диаметра. Чтобы узнать внутренний размер подшипника, используется простое правило: число умножается на 5. Пример: 6205 → 05 × 5 = 25 мм. Таким способом чаще всего и решается задача, как узнать размер подшипника по внутреннему диаметру, без измерений. Исключения составляют малые диаметры (10, 12, 15, 17 мм), которые обозначаются отдельными кодами (от 00 до 03).
Буквенная часть кода
После цифрового кода часто идут буквы, которые уточняют конструкцию:
- Z, ZZ — наличие металлического защитного экрана (одно- или двухстороннего);
- RS, 2RS — резиновые пыльники (одно- и двухсторонние);
- N, NR — наличие канавок или стопорных элементов;
- C2, C3, C4 — величина внутреннего зазора;
- TN, TVH — сепаратор из полимера;
- X, V, E — усиленные исполнения;
- P, U, G, T — материалы.
В России маркировка подшипников регулируется ГОСТами (3189-89 и 520-2011). На международном уровне используются стандарты ISO 15 и DIN 625.

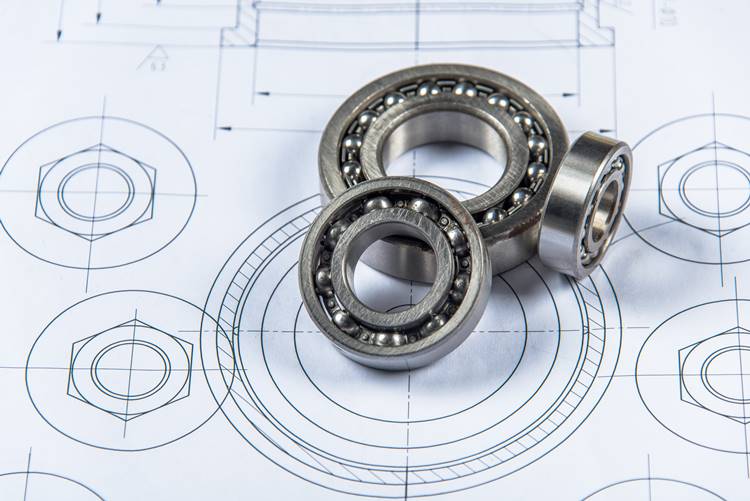

Как узнать размер подшипника без маркировки
Иногда ситуация становится сложной: подшипник выходит из строя, и требуется срочная замена, но на корпусе уже нет читаемой маркировки. Деталь может быть загрязнена, изношена или полностью лишена обозначений.
Когда нужно понять, как узнать размер подшипника по диаметру, без заводского кода, приходится переходить к измерениям.
Изображение: freepik / magnific.com
Точная идентификация параметров подшипника — это не формальность, а необходимость. Ошибка даже на доли миллиметра приводит к неправильной посадке, ускоренному износу и выходу узла из строя. Поэтому понимание того, как узнать, какой у подшипника размер, позволяет избежать: неправильного подбора аналога, повторных поломок механизма, дополнительных затрат на ремонт и простоя оборудования.
Чтобы восстановить данные о детали, необходимо определить три основных размера: внутренний и наружный диаметр, а также ширину подшипника. Эти параметры позволяют узнать размеры подшипника без маркировки через подбор аналогов по каталогам.
При этом способ измерения зависит от типа подшипника — радиального, упорного, конического и других, поскольку конструкция влияет на доступность поверхностей и точность замеров.
Инструменты для измерения:
- Линейка: прикладывается к отверстию на уровне диаметра, после чего выполняется примерная оценка размера. С помощью линейки сложно достоверно узнать, какой размер у подшипника с приемлемой для посадок точностью, поэтому к этому способу прибегают редко, только когда нет других вариантов.
- Нутромер: более точный инструмент. Он вводится в отверстие подшипника и аккуратно фиксируется в положении минимального зазора. После этого полученное значение измеряется с помощью линейки или шкалы. Этот способ позволяет приблизительно узнать внутренний размер подшипника, но также имеет погрешность, иногда достигающую десятых долей миллиметра.
- Штангенциркуль: самый точный и универсальный инструмент, позволяющий измерить внутренний посадочный диаметр (d), наружный диаметр (D) и ширину подшипника (B).
Способ, как узнать размер подшипника штангенциркулем, следующий. Производим замеры этих трех параметров и сверяем полученные цифры с таблицами стандартных типоразмеров.
Все габаритные размеры любого подшипника принято записывать в едином формате: d × D × B. Это универсальный стандарт, закрепленный как в ISO, так и в российском ГОСТ.
Однако у каждого измерения есть свои тонкости.
Внутренний диаметр
Именно с этим параметром у новичков возникает больше всего сложностей. Причина — обилие конструктивных разновидностей, каждая из которых вносит свои коррективы в методику обмера. Чтобы точно определить, как узнать размер подшипника по внутреннему диаметру, нужно учитывать особенности конкретного узла:
Если перед вами деталь с конической посадочной поверхностью, замеряйте диаметр по наименьшему сечению — именно оно будет расчетным.
В упорных опорах конструкция предусматривает два кольца: одно свободное (ходит по валу), другое — тугое (устанавливается с натягом). Разница между их внутренними диаметрами обычно составляет 0,2–0,8 мм. Для измерения берут именно тугое кольцо — оно задает реальный посадочный размер. В маркировке таких изделий присутствует буква «Н», которая как раз указывает на различие диаметров внутренних колец. Это важный нюанс, если в дальнейшем вы захотите узнать размеры подшипника по маркировке.
Когда в составе узла имеется стяжная или закрепительная втулка, обмер внутреннего диаметра выполняют непосредственно внутри нее.
Если форма отверстия не круглая (например, квадрат или шестигранник), за расчетный принимают диаметр вписанной окружности. Здесь важно понимать, как узнать размер подшипника по диаметру в нестандартной геометрии — это поможет избежать ошибки при подборе.
В некоторых опорных узлах кольца нет. Тогда посадочный диаметр d измеряют на рабочем валу.
Наружный диаметр
Это один из самых простых этапов измерения, доступный даже без опыта работы с техническими деталями. Однако есть важный нюанс: в некоторых конструкциях наружное кольцо может отсутствовать, тогда измерение выполняют по посадочному месту.
Ширина подшипника
С измерением ширины ситуация немного сложнее, поскольку конструкция может влиять на способ замера. В таких случаях за ширину принимают расстояние между рабочими поверхностями колец, измеренное строго параллельно оси детали.
Для получения корректных данных применяется только штангенциркуль. Использование линейки или рулетки недопустимо при точном подборе, поскольку даже небольшая погрешность может привести к тому, что подшипник не сядет на посадочное место.
Перед тем как выполнять замеры, подшипник необходимо очистить от загрязнений: пыли, старой смазки и следов коррозии. Это может исказить результат и привести к ошибке.
Для проверки деформации используют простую формулу:
dmax – dmin ≤ Δdдоп
Если разница между максимальным и минимальным диаметром превышает допустимое значение, деталь считается деформированной, а результаты измерений — неточными.
Как узнать размер дюймового подшипника
В импортном оборудовании встречаются подшипники, имеющие дюймовую систему размеров.
Главный признак — нестандартные значения диаметра. Например, вместо привычных округленных размеров можно получить 19,05 мм. Также в обозначениях встречаются серии R, W, UC, SA, указывающие на импортную систему. Это важно учитывать при попытке узнать размеры подшипника по маркировке, так как таблицы метрических стандартов здесь не подходят.
Обычный миллиметровый штангенциркуль может дать неточный результат из-за перевода единиц и округлений. Для корректного замера используют дюймовый штангенциркуль.
Как узнать размер подшипников разных типов
Подход к измерению подшипника зависит от его конструкции. Универсального способа нет: разные типы имеют свои ключевые параметры, поэтому важно понимать, как узнать размер подшипника по его характеристикам в зависимости от исполнения.
Шариковые радиальные подшипники
Используется классическая схема измерений: d × D × B (внутренний, наружный диаметр, ширина).
Дополнительно учитываются защитные элементы: ZZ — металлические, 2RS — резиновые.
Конические роликовые
Замер также классический, но важно учитывать геометрию дорожек качения, которая влияет на посадочные размеры и подбор аналога.
Игольчатые подшипники
Основные параметры: длина роликов и толщина обоймы. Некоторые модели могут не иметь внешнего кольца. В таком случае измерения выполняются по посадочному месту корпуса.
Самоустанавливающиеся подшипники
В этих подшипниках важно учитывать сферическую форму наружного кольца, которая компенсирует перекосы. Если используется втулка, дополнительно измеряют и вал, и саму втулку.
Корпусные подшипниковые узлы
Если речь идет не об отдельном подшипнике, а о корпусном узле, измерений становится больше — обычно четыре основных параметра:
- d — внутренний диаметр (посадка на вал);
- L — длина корпуса;
- J — межболтовое расстояние по горизонтали и вертикали;
- A — ширина узла.
Особенно важно точно измерять межболтовое расстояние: даже небольшая ошибка в несколько миллиметров приводит к несовпадению с посадочными отверстиями.
В таких случаях задача, как узнать какой размер у подшипника фактически превращается в измерение всего узла, а не отдельной детали.
Часто задаваемые вопросы об определении размера подшипника
Какие характеристики нужно проверить, кроме размеров?
Подшипники одинаковых габаритов могут существенно отличаться по рабочим характеристикам. Перед заменой рекомендуется проверить:
- допустимые осевые и радиальные нагрузки;
- расчетный срок службы;
- предельную частоту вращения;
- класс точности;
- тип смазочного материала;
- устойчивость к температуре, влаге и другим условиям эксплуатации.
Как получить максимально точные размеры?
Чтобы данные были достоверными, следуйте трем правилам:
- делайте замеры только по металлическим рабочим поверхностям — резиновые уплотнения, пыльники и крышки искажают результат;
- проводите минимум два замера в разных точках — это поможет выявить износ;
- при сильных повреждениях детали обмеряйте посадочное место на валу и в корпусе.
Какие действия чаще всего приводят к неправильному подбору?
Основная причина неудачной замены — попытка определить размеры приблизительно. Даже небольшое отклонение способно нарушить посадку и сократить ресурс узла.
Еще одна распространенная ошибка — ориентироваться только на геометрию детали. При наличии маркировки следует учитывать все дополнительные обозначения, поскольку они содержат информацию об исполнении подшипника и его рабочих параметрах.
Как поступить, если изношенный подшипник невозможно точно измерить?
При сильном износе детали или посадочного места точное определение затруднено. В таком случае:
- сделайте несколько замеров в разных сечениях;
- сопоставьте результаты со стандартными типоразмерами;
- проверьте посадочные размеры на валу и в корпусе.
Определение параметров подшипника сводится к двум основным подходам: расшифровка заводского кода или самостоятельные замеры. Владение обоими методами позволяет избежать ошибок при покупке и гарантирует корректную работу механизма. Умение быстро идентифицировать деталь экономит время, средства и избавляет от лишних проблем при ремонте.
